Mapas de inundación del río Térraba en Costa Rica
| Trabajo sobre SIG | |
|---|---|
| Título | Mapas de inundación del río Térraba en Costa Rica |
| Autores | Luis Granados Medina, Javier Vázquez Bravo |
| Asignatura | Sistemas de Información Geográfica Aplicados a la Ingeniería Civil |
| Curso | Curso 17/18 |
| Este artículo ha sido escrito por estudiantes como parte de su evaluación en la asignatura | |
1 Introducción
El Rio Térraba es el río cuya cuenca es la más importante de Costa Rica, que recorre gran parte del país y rodea Ciudad Cortes. Durante las habituales tormentas que sufre esta zona, el río ha experimentado crecidas que ha provocado inundaciones en las poblaciones cercanas. La última tormenta que tuvo lugar, la tormenta Nate, ha sido la tormenta más importante y que ha causado mayor destrucción en los últimos años. Esta tormenta provocó fuertes lluvias que hizo que hubieran fuertes crecidas que causaron inundaciones de hasta 22 m por encima del nivel del mar, registrándose 12 metros por encima del nivel del mar en Ciudad Cortes. Estas crecidas tienen gran repercusión, ya que el terreno es bastante llano y con poca elevación sobre el nivel del mar, lo que hace que la zona afectada sea grande. Por ello una oficina local del Ministerio de salud de Costa Rica pidió ayuda para la realización de un modelo de las posibles inundaciones en las proximidades del río Térraba, para que sea posible establecer un sistema de alerta temprana como así se nos solicitó, para que en futuras crecidas del río sea posible la evacuación de diferentes núcleos poblacionales (como las comunidades de Palmar Norte, Palmar Sur, Ciudad Cortes, asimismo como fincas y dos pistas de aterrizaje que hay en la zona), a fin de poder reducir el impacto que pueda originar la inundación. Para ello hemos elaborado un MDT (Modelo Digital del Terreno) del Rio Térraba y sus proximidades, a partir de un fichero de tipo shape que contenía las curvas de nivel del entorno, que nos fue facilitada por la oficina local del ministerio de sanidad antes mencionada. El Modelo digital se consiguió a través del programa Global Mapper. Con este MDT se ha modelado la inundación en el programa Quantum GIS (r.lake.seed), mediante diferentes láminas de agua, y la extensión de la inundación para cada inundación posible.
2 Metodología

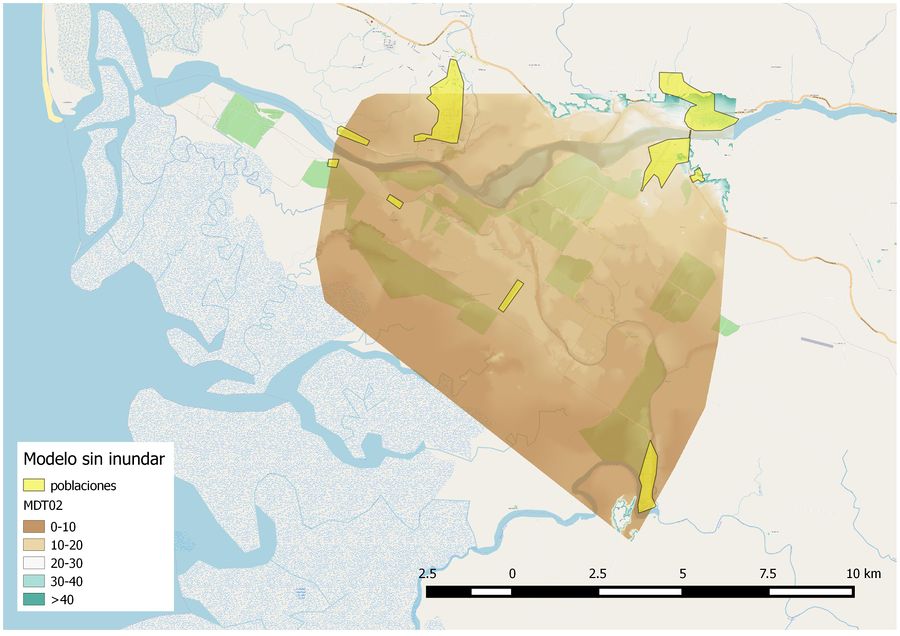

Hemos partido de un archivo shape que nos facilitó Edgar Ortiz, de la oficina local del Ministerio de salud de Costa Rica, que contenía las curvas de nivel de la zona. Para obtener el MDT del área de estudio optamos por el uso del programa Global mapper. Introdujimos el archivo shape facilitado, que contiene curvas de nivel cada dos metros y con una funcionalidad del programa se genero el archivo MDT en formato .asci, que posteriormente usaremos en QGis. En QGis introdujimos el archivo .asci y modelamos las diferentes capas de inundación con el comando r.lake.seed, para diferentes cotas de las laminas de agua, medidas sobre el nivel del mar. Las cotas elegidas fueron 8, 10, 12, 18, 20 y 22 metros por encima del nivel del mar. Las láminas de agua se introdujeron en un archivo de tipo shape cada una con atributos de altura. Posteriormente digitalizamos las comunidades de Palmar Norte, Palmar sur, Ciudad Cortés, los dos aeródromos que hay en la zona, así como la ciudad de Sierpe. Para ello nos descargamos el complemento del programa llamado Openlayers, y activamos la capa de mapas llamada Open Street map, en el que podemos ver el mapa de la zona. Con este mapa de fondo, creamos una capa vectorial, y digitalizamos con polígonos dichos centros. A cada polígono les añadimos atributos, de nombre, de cota respecto al nivel del mar, y del calado que tiene cada lámina de agua en cada población. Las cotas y el calado se han obtenido con las herramientas raster de QGis. Con estas se puede comprobar si a esa altura hay inundación y que altura de inundación hay para cada lámina de agua posible.
3 Resultados

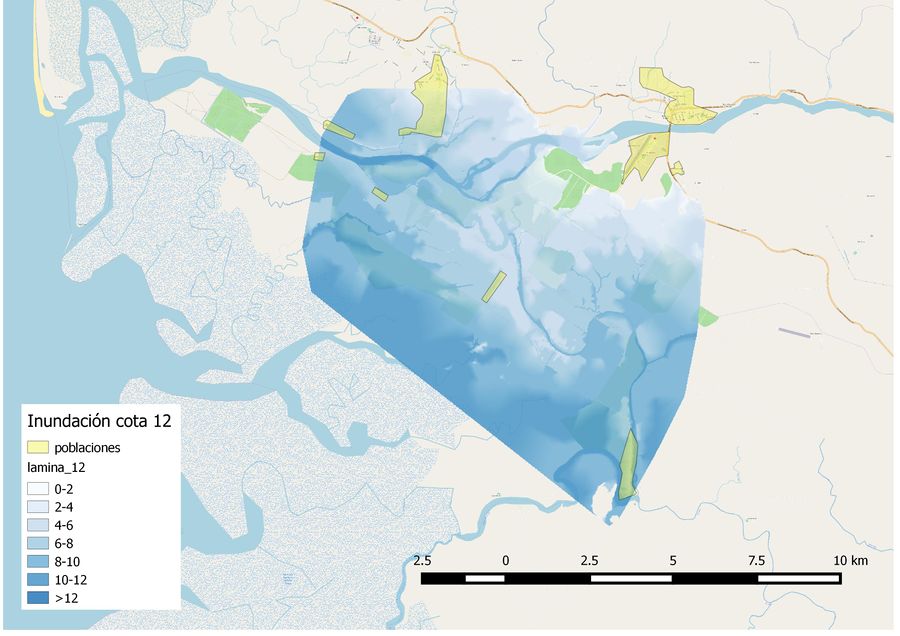

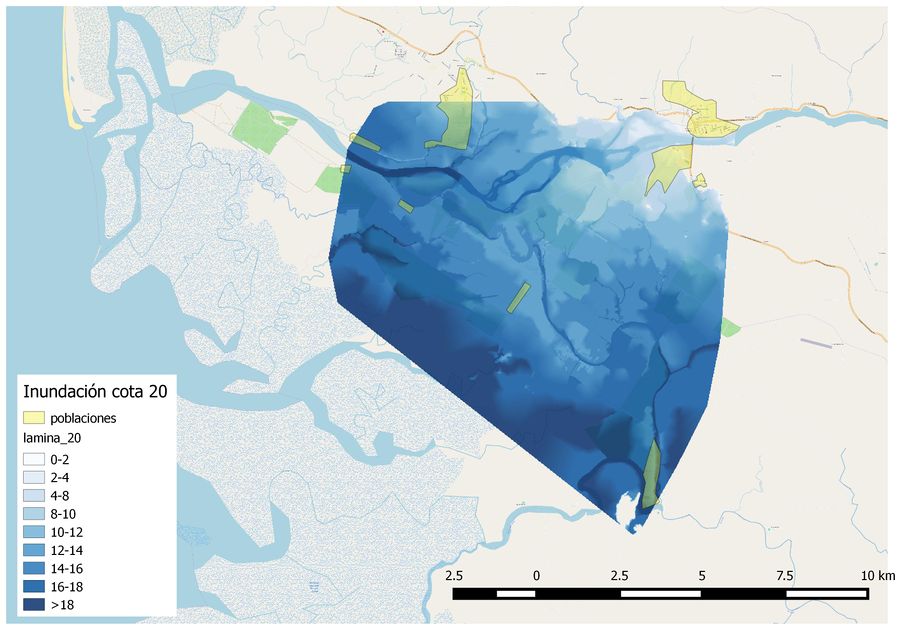

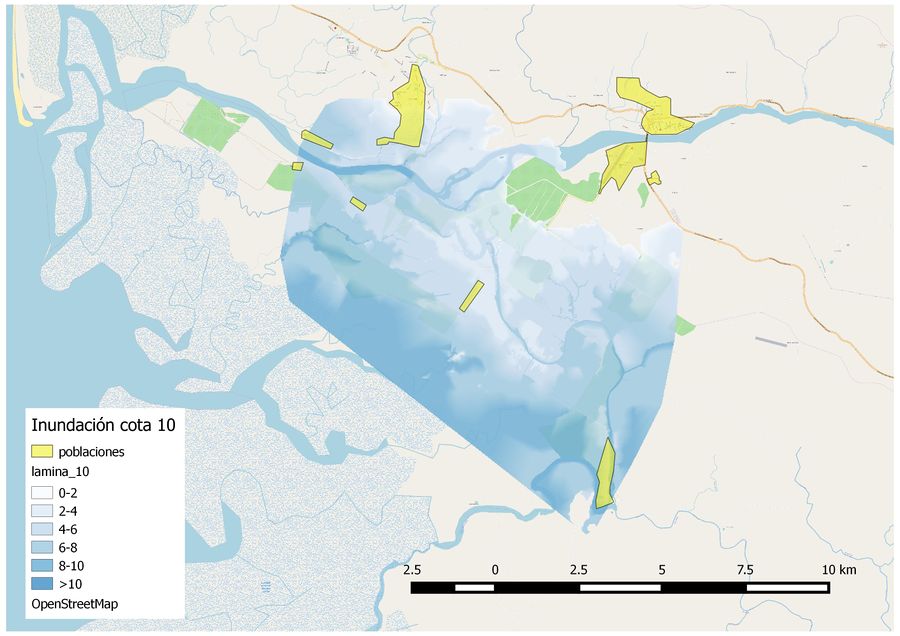

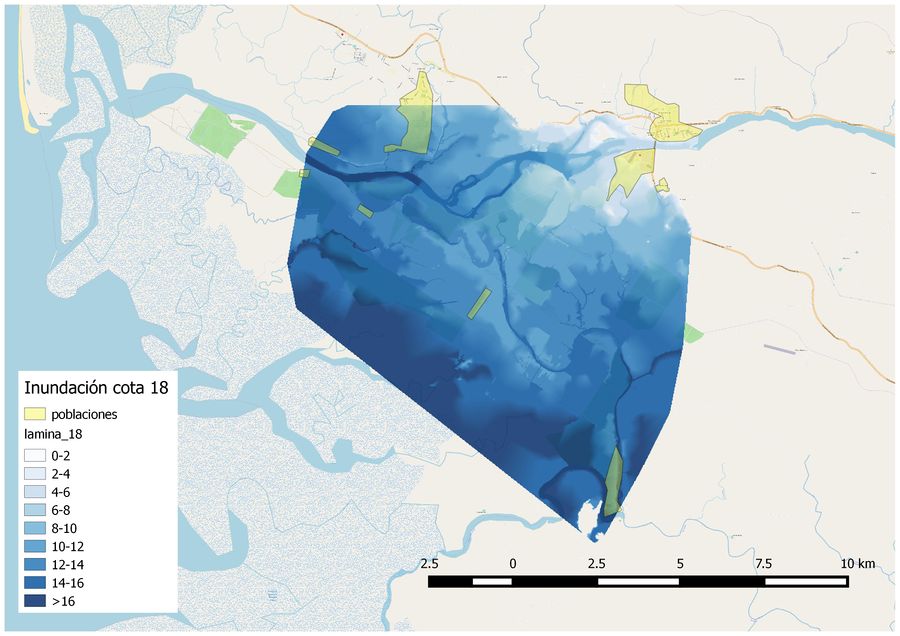

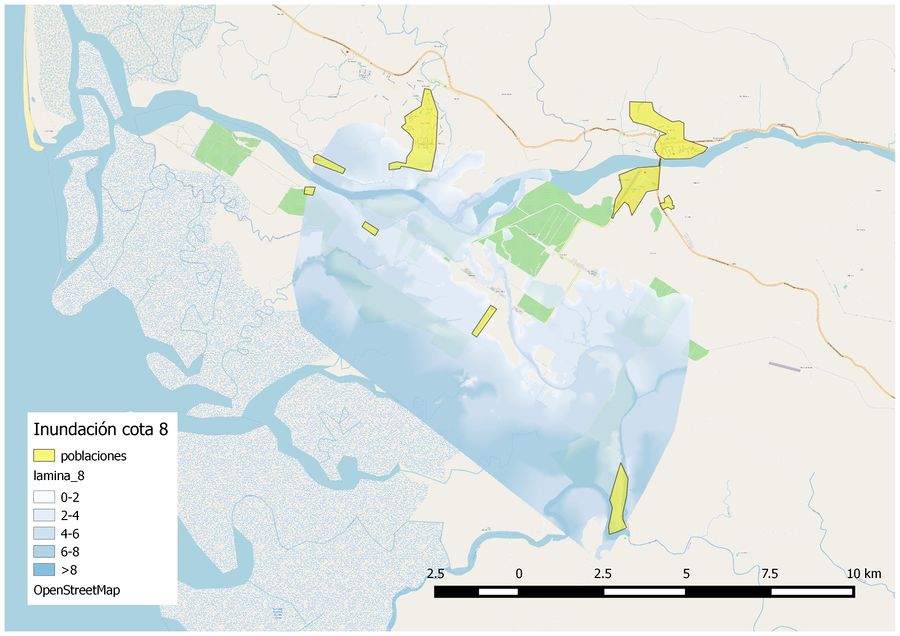

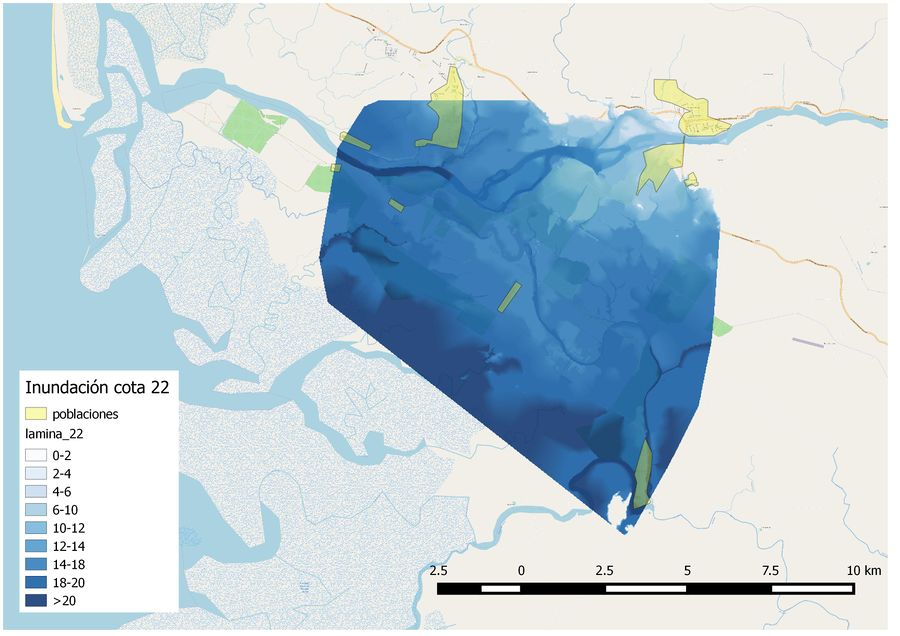

Como resultados del estudio hemos obtenido 7 mapas. Cada uno de los mapas corresponde a una cota de inundación, siendo las cotas estudiadas: 8, 10, 12, 18, 20 y 22, de especial interés la cota 20 por encontrarse el puente que cruza el río a dicha cota. Los diferentes resultados se pueden observar en el Anejo. Al observar las diferentes imágenes de las distintas cotas de inundación cabe destacar que a la cota 8 la mitad del territorio de Ciudad Cortés, algún aeropuerto y varias fincas quedan anegadas. A partir de la cota 18 la totalidad de las poblaciones cercanas al río quedan inundadas. Al sur de nuestra zona se encuentra el Humedal Nacional Térraba Sierpe, que como se puede intuir a la vista de los mapas se va a ver afectado por las inundaciones. También podemos ver que la Carretera Interamericana Sur y la Carretera Pacífica Fernández Oreamuno quedan totalmente afectadas en nuestra zona de estudio.
4 Conclusiones
Como podemos observar, al tratarse de un terreno muy llano, el riesgo de inundación debido a estas fuertes lluvias es muy alto, por lo que la inundación a partir de la cota 8 de los diferentes puntos importantes es bastante brusca, inundándose la mitad de nuestra zona de estudio a la cota 8, y prácticamente la totalidad a la cota 18. Sin embargo, a partir de esta cota observamos que la inundación prácticamente no avanza. Por estos motivos, en caso de instalar un sistema de alerta, sería conveniente que el aviso se diera cuando la inundación se sitúa a una cota inferior a 8 m, para poder así, desalojar a tiempo la población de Ciudad Cortés y las fincas que quedan anegadas en primer lugar.
