Localización de una central térmica en la provincia de Asturias
| Trabajo sobre SIG | |
|---|---|
| Título | Localización de una central térmica.Provincia de Asturias |
| Autores | Elena Fernández, Nuría García Lozano, Francisco de Borja Valdés Rodríguez |
| Asignatura | Sistemas de Información Geográfica Aplicados a la Ingeniería Civil |
| Curso | 2013-14 |
| Este artículo ha sido escrito por estudiantes como parte de su evaluación en la asignatura | |
Se plantea la localización de una nueva central térmica en la provincia de Asturias. Para ello tendremos en cuenta una serie de aspectos tanto positivos como negativos. Se considerará positivamente la presencia de ríos de gran caudal y de carácter permanente, carreteras principales, minas de carbón y principales puertos del Principado de Asturias. Mientras que serán considerados como aspectos negativos las poblaciones principales, zonas protegidas y la presencia de otras centrales. Para ello se realizarán diversos mapas con operaciones realizadas como unión, buffer e intersección.
1 Introducción
La localización de una central térmica puede tener una serie de efectos contaminantes para el medio ambiente, como emisión de residuos a la atmósfera, contaminación térmica, uso de combustibles fósiles (no renovables) y un gran impacto ambiental. Pero también existen una serie de efectos beneficiosos como que las cenizas producidas en ese tipo de centrales pueden ser usadas en la construcción y aumenta la electricidad generada. En este trabajo se realizara por tanto un estudio de todos los factores que pueden ser dañados o beneficiados por ella, ya sean ríos o núcleos de poblaciones entre otros.
2 Metodología
Datos empleados
• Mapa de la provincia de Asturias de Ríos, de la BTN 100 (Base Topográfica Nacional a escala E=1:100.000).
• Mapa de la provincia de Asturias de Líneas Eléctricas (de Alta Tensión), de la BTN 100.
• Mapa de la provincia de Asturias de Autopistas, de la BTN 100.
• Mapa de la provincia de Asturias de Autovías, de la BTN 100.
• Mapa de la provincia de Asturias de Carreteras Nacionales, de la BTN 100.
• Mapa de la provincia de Asturias de Núcleos de Población, de la BTN 100.
• Mapa de la provincia de Asturias de Zonas Protegidas, de la BTN 100.
• Mapa de la provincia de Asturias de Explotación minera, de la BTN 100.
• Mapa de la provincia de Asturias de Puertos, de la BTN 100.
Operaciones realizadas
• Buffer: con ella estableceremos una zona de influencia de las zonas citadas (ríos, municipios, etc.) en las que sea posible o no la localización de la central térmica.
• Intersección: para poder definir la zona que cumpla todos los requisitos de cercanía a ríos, vías de comunicación y localización de otras centrales ya existentes simultáneamente.
• Unión: con el fin de conseguir un mapa unificado que englobe todas las condiciones, ya sean favorables o desfavorables para la instalación de la central.
• Diferencia: tras sumar todas las zonas descartadas, tuvimos que realizar la resta con la superficie global de Asturias, para así conseguir las zonas válidas para la localización de la central.
3 Resultados
I. Selección de los terrenos propicios para la localización de la central.

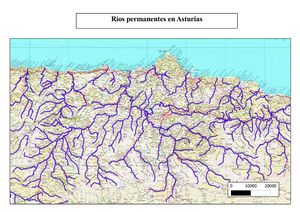

En primer lugar, todas las capas debieron ser transformadas al sistema de coordenadas ETRS89 / UTM zona 30N (25830), que usa el Sistema de Referencia Europeo 1989 con la proyección Universal Transversal de Mercator en la zona 30. Cada uno de los aspectos a tener en cuenta se refleja en diferentes mapas, donde hemos cargado la BTN100 y realizado las operaciones pertinentes. En todos estos mapas tenemos como base el archivo .tiff del Principado, actuando como base topográfica. Mapa1: En este primer mapa vemos las zonas aptas para la localización en función de la presencia de ríos. Para una central térmica es necesario disponer de una fuente de agua próxima para la refrigeración de la misma. Para ello hemos considerado tan solo los principales ríos de la comunidad, así como aquellos que sean permanentes puesto que necesitaremos este agua de forma constante.

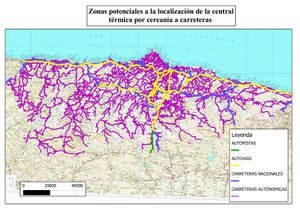

Mapa 2: En el segundo mapa aparecen reflejadas las carreteras nacionales del territorio. Sobre ellas se ha hecho un buffer de 10 kilómetros para seleccionar las zonas con buena accesibilidad, lo cual parece interesante para poder llevar la materia prima necesaria para el funcionamiento de la central. Además esto facilita la llegada de los trabajadores. En este caso vemos como en el mapa aparecen todas las carreteras del territorio, pero en los estudios solo se tienen en cuenta las carreteras principales, autovías, representadas en amarillo.

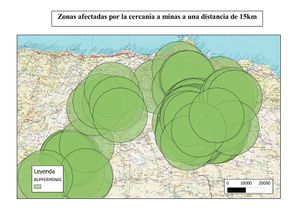

Mapa 3: En el tercer mapa representamos las minas principales. Entre ellas hemos seleccionado tan solo aquellas principales, de carbón y que estén en estos momentos en activo. Respecto de cada mina hemos dispuesto un buffer a una distancia de 15 kilómetros. Esta distancia nos marca desde donde podemos traer la materia prima sin que el coste de transporte sea demasiado elevado.

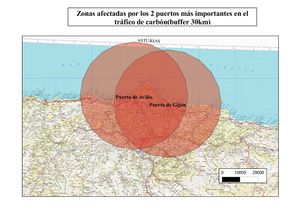

Mapa 4: En el cuarto mapa estudiamos la presencia de los puertos. En Asturias, comunidad con una gran línea de costa, tenemos numerosos puertos. Sin embargo, muy pocos de ellos tienes instalaciones aptas para recibir grandes buques mercantiles. Por ello, tras un estudio de los tráficos de los puertos, así como de las instalaciones de los mismos, descartamos la mayoría de estos, quedándonos tan solo con dos: Gijón y Avilés. A partir de cada uno de ellos hicimos un buffer para conocer el área de influencia de cada uno, considerando muy interesante tener un puerto cerca para el abastecimiento de materias primas, como el carbón, básico en un momento en el que gran parte del carbón consumido por nuestras centrales procede de otros países y no de las explotaciones mineras españolas. Como se puede saber aunque los buffer incluyen terreno dentro del mar, eso es erróneo ya que no se puede localizar una central térmica ahí. Este terreno será posteriormente descartado a la hora de realizar las debidas intersecciones para la elección de la localización adecuada.
II. Selección de los terrenos a descartar en la localización.
Tras fijar las zona procedemos a marcar las zonas descartar por diferentes motivos.
Mapa 5:
En este mapa podemos ver las zonas protegidas en Asturias. En general, salvo excepciones muy concretas y solo en cierto tipo de protección, se puede edificar en zonas protegidas medioambientalmente, por ello debemos descartar la posibilidad de disponer nuestra central en cualquier de los puntos que abarcan estas zonas de especial protección. Además, hemos hecho un buffer de 1 kilómetro en torno a toda la zona protegida, de esta forma no solo no edificaremos en una zona prohibía sino que además garantizaremo cierta continuidad en el territorio, evitando el posible impacto que supondría tener una central al borde de cualquiera de estas zonas.

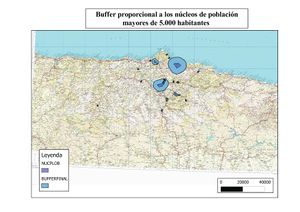

Mapa 6: En el sexto mapa nos centramos en el estudio de las poblaciones. Cuando hacemos una central de estas características buscamos tener el menor impacto posible en la población, partiendo del hecho de que existirá siempre una cierta afección. Basándonos en el aspecto de la población, hemos querido considerar tan solo aquellas poblaciones con un cierto número de personas considerable; así como a la hora de realizar el buffer lo hemos hecho en función de la población de cada ciudad, no con una distancia predefinida. De esta manera pretendemos tener más en cuanta aquellas zonas con una mayor concentración de población y por lo tanto una mayor potencial afección.
Mapa 7:
En último lugar hemos querido considerar la posibilidad de disponer la nueva central lo más alejada de las ya existentes. En Asturias, debido a su potencial minero, existen ya varias instalaciones como la que deseamos incorporar, y por ello consideramos importante estar en cuenta las ya existentes. Tras el estudio veremos que las zonas que obtenemos como idóneas para la disposición de la central coinciden en su mayoría con las ya utilizadas.
III. Resultados intermedios

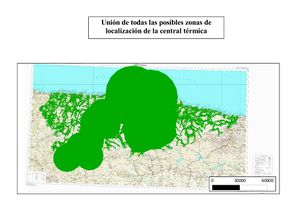

Tras la realización de un estudio detallado de cada uno de los diferentes aspectos que queríamos tener en cuenta, como hemos citado anteriormente, procedemos a realizar un estudio en conjunto. Para ello estudiamos todos los aspectos positivos y negativos a la vez. Por una parte seleccionamos así todas las zonas favorables para la situación de la central, y descartamos todas las negativas. Esto puede verse en los siguientes mapas. Comenzamos realizando la unión de los territorios que son favorables a la localización de una central térmica, ya sea por cercanía a una mina, buena localización con las carreteras nacionales del Principado de Asturias, o cercanía a un puerto o de un río. Los terrenos señalados son:

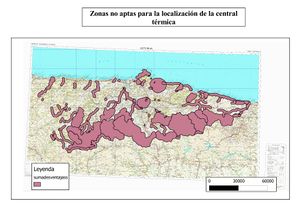

Como vemos, gran parte del territorio está señalado pero es debido a que en Asturias nos encontramos con una gran cantidad de minas activas de carbón. A continuación se realiza un mapa con la unión de los terrenos menos favorables para su localización:
Posteriormente, se realiza otro mapa con un polígono de la provincia de Asturias, mapa al cual se le realizará la diferencia con los terrenos menos favorables, consiguiendo así un mapa inverso, donde se puede reconocer a simple vista los terrenos que no son afectados por estos problemas.

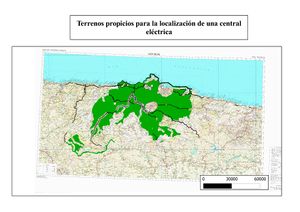

Al realizar la diferencia consecutivas veces con el programa, se observa que al delimitar el mapa polígono de Asturias produce un error debido a que la limitación del polígono tendría que estar fuera del buffer. Por ello a la hora de delimitar Asturias se ha adentrado un poco más en la zona costera. Finalmente cuando ya disponemos de los dos mapas que nos reflejan las posibles zonas de localización realizamos su intersección, de forma que aparezca tan solo aquellos terrenos que cumplen ambas condiciones: son zonas favorables y además no pertenecen a las áreas descartadas. Reflejado en el mapa que se adjunta a continuación.
4 Conclusiones

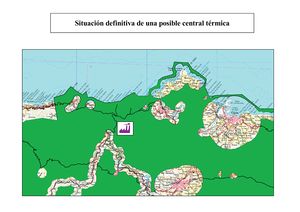

Después de todos los procedimientos y estudios hechos anteriormente, podemos concluir diciendo concluir que un buen lugar para la colocación de nuestra central térmica es por la zona de Soto del Barco o Candamo ya que cumple todas las condiciones anteriormente propuestas de una manera satisfactoria.
