LOCALIZACIÓN DE LA CONSTRUCCIÓN DE UNA PRESA EN LA CUENCA DEL JÚCAR
| Trabajo sobre SIG | |
|---|---|
| Título | LOCALIZACIÓN DE LA CONSTRUCCIÓN DE UNA PRESA EN LA CUENCA DEL JÚCAR |
| Autores | Claudia Cózar Coarasa, Elena de Frutos Aguilar, Ana Álvarez Cruz |
| Asignatura | Sistemas de Información Geográfica Aplicados a la Ingeniería Civil |
| Curso | Curso 15/16 |
| Este artículo ha sido escrito por estudiantes como parte de su evaluación en la asignatura | |
En el presente trabajo se va a estudiar cual es la opción más interesante para la colocación de una presa en la cuenca del Júcar y cuál será el nivel de embalse de llenado de ésta. El proceso seguido para llegar a una solución ha sido el siguiente: realizar un previo análisis a ojo de las áreas de interés, a continuación calcular el volumen de embalsado según los distintos niveles de agua y finalmente, el cálculo de las posibles afecciones que genere la inundación. A partir de estos análisis la solución adoptada es construir la presa en la Cuenca del río Mijares que pertenece a la Cuenca Hidrográfica del Júcar, con un llenado de embalse de 455 metros.
Contenido
1 Introducción y objetivos
La aportación de los principales ríos de la Comunidad Valenciana se distribuye temporalmente de modo irregular y no concuerda con la evolución de las demandas por ello, el objeto del presente estudio hidrológico es el análisis de un nuevo embalse para satisfacer la demanda de agua de las localidades de Requena y Buñol pertenecientes a la Comunidad Valenciana, así como solventar los problemas ocasionados por las frecuentes avenidas habituales en las zonas de clima mediterráneo.
En primer lugar se ha realizado un análisis de las áreas de interés, analizando los diferentes ríos y afluentes que puedan servir como alternativas de estudio.
Con el fin de obtener el emplazamiento óptimo para la construcción de la presa se ha realizado un estudio de las diferentes afecciones a poblaciones, zonas naturales e infraestructuras existentes que generaría la realización de un embalse a sus diferentes cotas. Para ello se obtendrá la curva característica del embalse generado por la cerrada elegida, representando los volúmenes embalsados a las diferentes cotas así como sus afecciones.
Una vez realizados los pasos anteriores se ha decidido situar la presa en la cuenca del río Mijares, con un nivel de embalse máximo de 450 metros de cota de coronación y un volumen de 4 hm3.
2 Metodología
La cartografía utilizada para el estudio de la zona se ha obtenido del IGN y corresponde a la hoja 720:MDT25 ráster y MTN50.
Los programas utilizados son: QuantumGIS, Visor Iberpix, cartoweb (visor perteneciente a la Comunidad Valenciana) y EXCEL.
Las operaciones realizadas, de manera general, en el desarrollo del estudio han sido:
• Digitalización de polígonos a distintas cotas para conocer las zonas inundadas.
• Digitalización de polígonos de infraestructuras, red natura 2000, casas,… para saber qué zonas estarán afectadas por la inundación del embalse.
• Curva de capacidad para saber cuánto es el volumen embalsado para distintos niveles de agua.

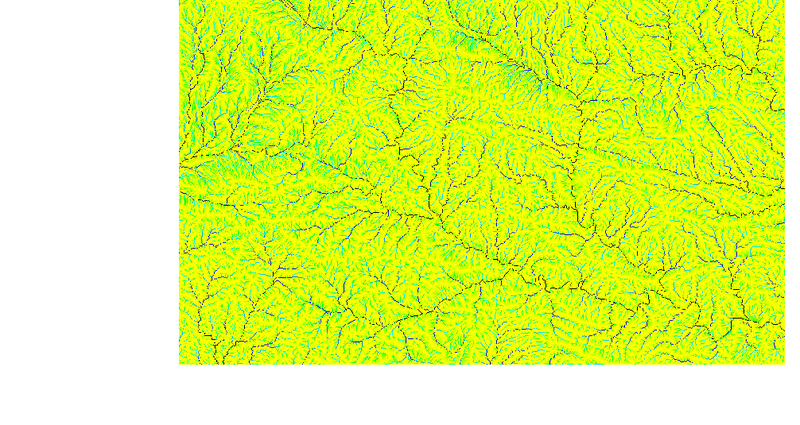

• Mediante la herramienta de GRASS r.watershed con un tamaño mínimo de 20000 celdas se obtienen las subcuencas, los ríos, las direcciones de drenaje y los segmentos de corriente. Para calcular el área de la cuenca se convierte la capa ráster a una capa vectorial y posteriormente se ha exportado esta capa vectorial desde GRASS. Así esposible calcular dicho área en la tabla de atributos.
3 Resultados
3.1 Análisis de las áreas de interés
La red fluvial de la Cuenca Hidrográfica del Júcar corresponde con el área de estudio para satisfacer el problema de abastecimiento, la zona cercana a los municipios se caracterizan por tener ramblas, rías y sequías, con ríos sin caudal constante. El estudio de las áreas de interés para la situación de la presa se centra en los río Magro, Buñol y Mijares.
El río Magro sería una buena alternativa para la localización de la presa por sus buenas características para realizar una cerrada con vaso amplio, pero el principal problema que presenta es que en él hay dos embalses, el de Forata y uno de pequeño tamaño situado en el curso superior del río.
El río Mijares presenta un estrechamiento en la zona de su desembocadura que también permitiría un vaso amplio. En él desembocan multitud de barrancos como Dorotea, Salinas,… y algunas ramblas como la del Quisal o Manzanos.
El río Buñol es un afluente del río Júcar, este queda descartado por su posible inundación de la A-3 y la línea ferroviaria que conecta Madrid-Valencia.
Finalmente, se ha optado por el estudio de la solución en el río Mijares.

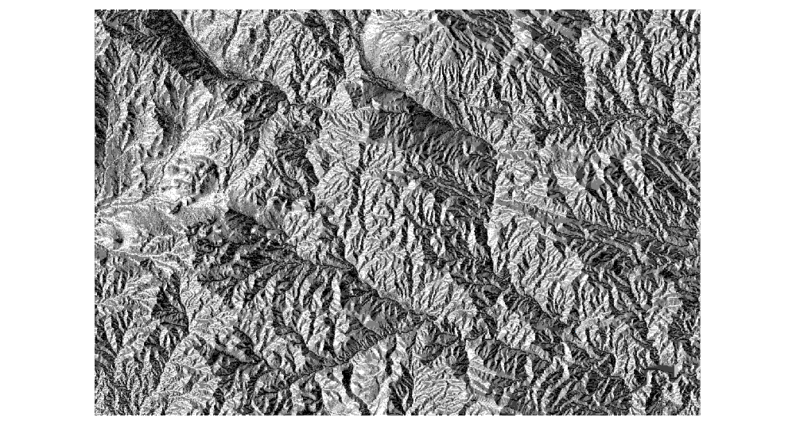

En la imagen siguiente se representa la orografía del terreno correspondiente a la zona de estudio. Se pueden apreciar diversos barrancos y estrechamientos que se producen, facilitando la obtención de una presa con un buen conjunto cerrada-vaso.
3.2 Cuenca de estudio

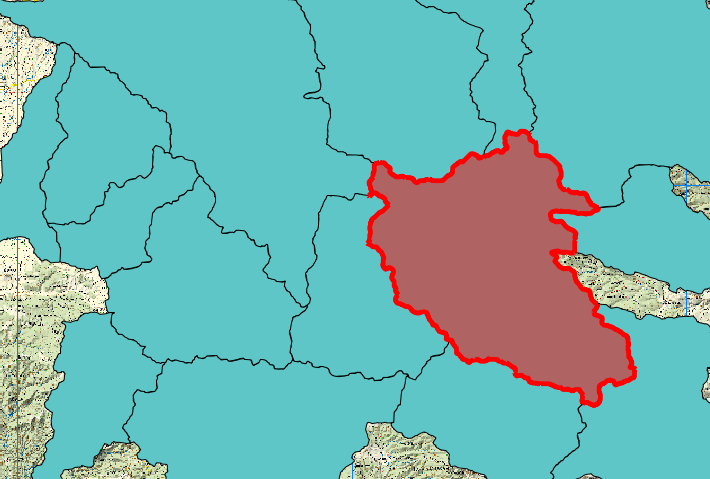

En la primera imagen se observan las subcuencas pertenecientes a nuestra área de interés. La cuenca señalada en rojo corresponde a la solución adoptada para satisfacer el problema de abastecimiento. Estas subcuencas se han obtenido mediante los pasos explicados en el apartado 2 (Metodología).

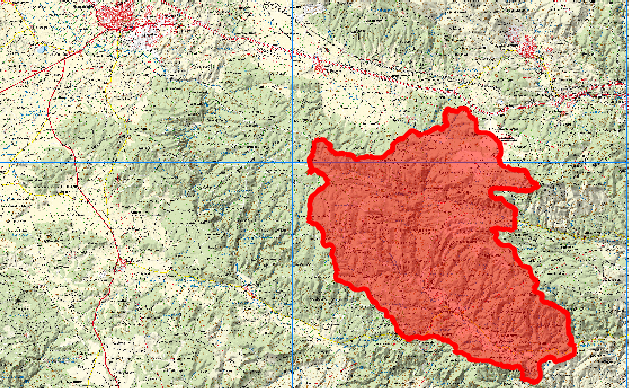

En la segunda figura se ha representado la cuenca de estudio sobre el terreno MTN, cuya área corresponde a 60 km2.
3.3 Volumen embalsado para distintos niveles de agua
El objeto de este apartado es realizar una simulación de los embalses que generaría la cerrada propuesta a las diferentes cotas admisibles.

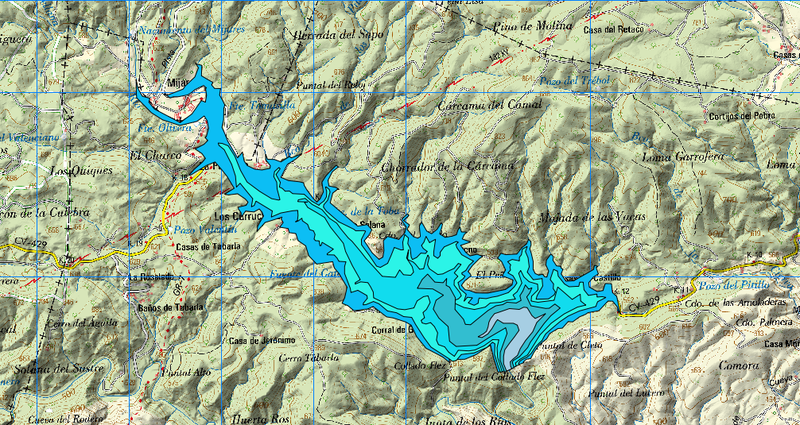

Los distintos niveles de embalse se han representado mediante polígonos digitalizados hasta alcanzar la cota máxima de la presa. La imagen siguiente representa el área inundada a las diferentes cotas, desde la cota 420m a la 460m. Se puede apreciar como con poca altura de presa se embalsa una cantidad importante de agua.

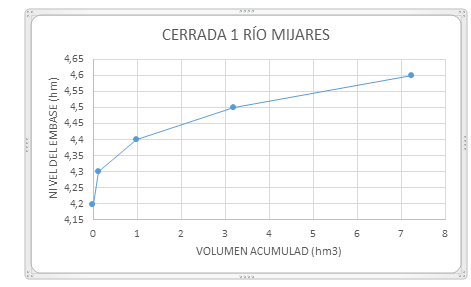

Para calcular el volumen de agua embalsada se ha obtenido la curva característica del embalse mostrada a continuación. Para ello se han calculado las áreas de los polígonos mediante la herramienta “Calculadora área” de QGIS y se ha llevado a cabo una aproximación mediante trapecios para el cálculo del volumen correspondiente a las cotas representadas.
3.4 Criterios de afecciones

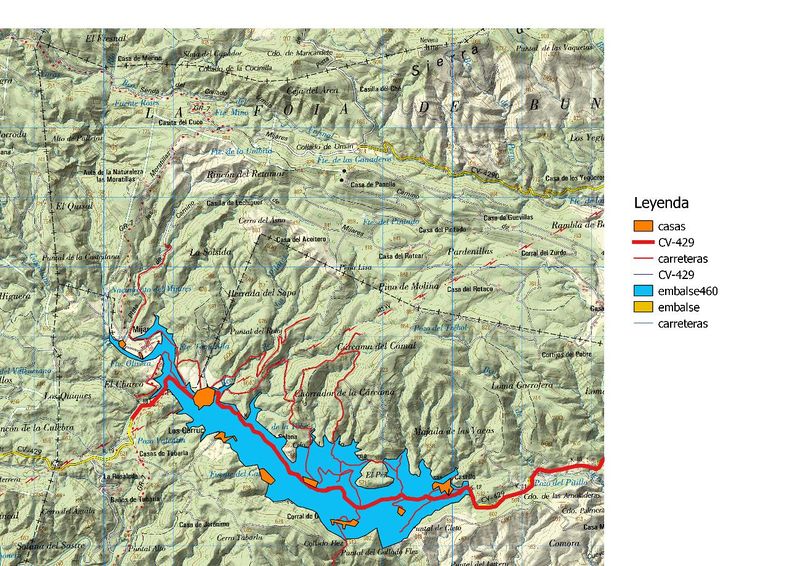

La figura siguiente representa las afecciones que generaría el embalse a la cota máxima admisible de 460 metros. Se puede observar como a este nivel de llenado las afecciones son importantes, ya que se inundaría gran parte de la carretera CV-429, que es la más importante en esta zona, así como otras carreteras secundarias.
Por otro lado, ciertas edificaciones existentes (no poblaciones) se verían afectadas por la creación de la presa, aún así no suponen un impedimento a la realización de la misma.

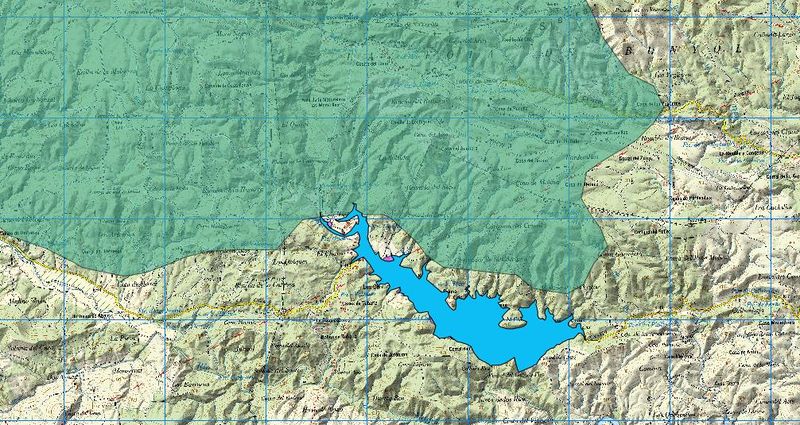

Por último, se ha estudiado la afectación a la red natura cercana a la zona. Como se puede apreciar en la imagen, con la inundación máxima del embalse se afectaría un área reducida de esta red ambiental protegida.
4 Conclusiones
Este estudio nos ha permitido obtener la solución óptima de presa para solventar el problema de abastecimiento de las poblaciones de Requena y Buñol.
La creación del embalse y la construcción de la presa se ha situado en el río Mijares se debe a las buenas características orográficas del terreno con una cerrada estrecha y un vaso amplio.
Como se puede observar el polígono dibujado a la cota 460 metros abarca un área de inundación muy extensa por lo que se descarta este nivel de inundación. Los niveles de embalse de 420, 430, y 440 metros también se descartan porque no son suficientes para las necesidades de agua. Por lo que la alternativa adoptada es la de un nivel de agua de 455 metros.
