Estudio hidrológico de los acuíferos del Macizo del Moncayo
| Trabajo sobre SIG | |
|---|---|
| Título | Estudio hidrológico de los acuíferos del Macizo del Moncayo |
| Autores | Eva de Rojas García |
| Asignatura | Sistemas de Información Geográfica Aplicados a la Ingeniería Civil |
| Curso | Curso 23/24 |
| Este artículo ha sido escrito por estudiantes como parte de su evaluación en la asignatura | |

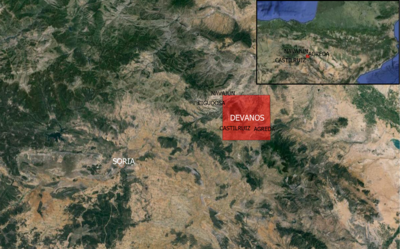

El objetivo que se persigue con este proyecto es determinar el balance hídrico en los acuíferos del macizo del Moncayo. Para ello se analizará la geología del terreno y las precipitaciones en la zona señalada, con estos datos podremos determinar el volumen de agua infiltrada y el volumen de agua de escorrentía. Para la elaboración de estos mapas utilizaremos la base cartográfica del Instituto Geográfico Nacional y el Mapa Geológico de España del Instituto Geológico Minero. También se hará uso de los distintos puntos de agua existentes (pozos, sondeos, manantiales y fuentes) y sus caudales para estimar el volumen del acuífero. Nuestro estudio se centra en la hoja numero 319, en la localidad de Ágreda, Soria (Castilla y León). Con este estudio se pretende obtener información para una posible construcción de un pozo de abastecimiento.
Contenido
1 Introducción
La Extremadura soriana resalta por su paisaje, con montañas y valles que albergan una red de ríos que se extienden hacia regiones vecinas como Aragón, La Rioja y otras partes de Castilla. Además, Soria cuenta con embalses subterráneos, los cuales, al cruzar las cordilleras, nutren manantiales y cauces fluviales, enriqueciendo aún más su entorno. En la ordenación del territorio, los recursos hidráulicos emergen como elementos esenciales para la vida humana y el desarrollo socioeconómico. Históricamente, hemos enfrentado la variabilidad de los ríos construyendo embalses artificiales, pero hoy en día, las innovaciones tecnológicas nos ofrecen opciones más eficientes y económicas. En este sentido, la explotación conjunta de aguas subterráneas y superficiales se presenta como una opción prometedora, especialmente en una provincia como Soria, que cuenta con acuíferos importantes. En un contexto donde España destaca como el país más árido de Europa, es vital integrar el papel esencial de las aguas subterráneas en una planificación hidráulica moderna y sostenible, siguiendo el ejemplo de otras naciones desarrolladas con entornos similares.
2 Metodología
2.1 Cartografía:

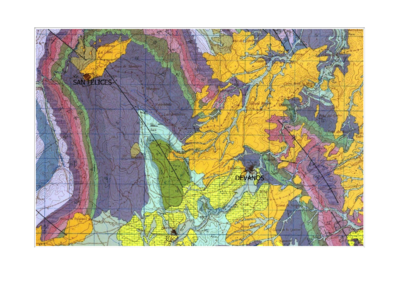

En primer lugar nos descargamos el mapa geológico de suelo a través del IGME buscando la hoja 319 georreferenciada y la cortamos para tener más precisión y descartar lo que no vayamos a usar. Ubicamos los municipios cercanos de referencia con una capa que se llame 'pueblos' y ponemos etiquetas visibles. Esta capa la dejamos siempre arriba y visible ya que nos ayudará en todo el proceso. Podemos distinguir que el acuífero está en calizas jurásicas.

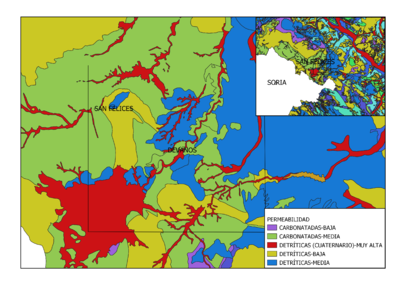

Desde el GeoPortal Sitebro nos descargamos la capa Hydrogeo_permeabilidad, que al clasificarla según permeabilidad, obtenemos el mapa de infiltraciones.
2.2 Datos de lluvia:

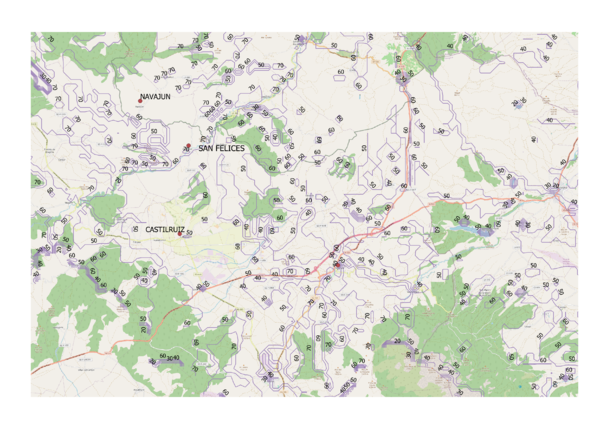

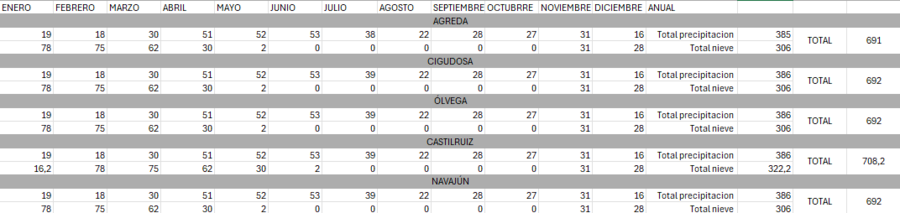

Nos descargamos los datos de lluvia y calculamos la precipitación media anual en los diferentes pueblos cercanos. Añadimos una capa con las estaciones y en la tabla de atributos añadimos el campo de precipitación media anual. En la sección de GRASS, con el comando MULTILEVEL creamos una capa con los datos interpolados, y a través de ella, con la función de curvas de nivel las isoyetas.
2.3 Inventario de puntos de agua:

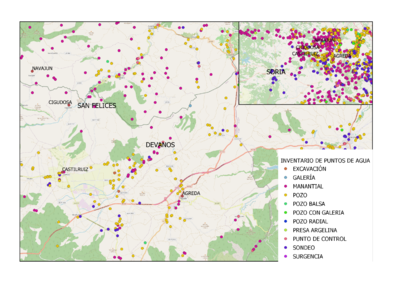

En el GeoPortal Sitebro encontramos también el IPA (Inventario de Puntos de agua), añadimos la capa y la clasificamos según el tipo de captación.
3 Resultados
3.1 Delimitación del acuífero:

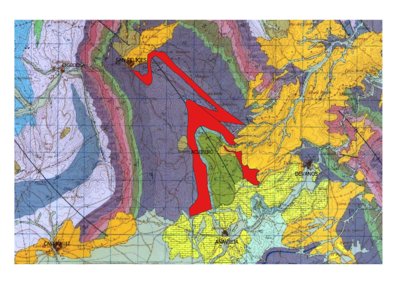

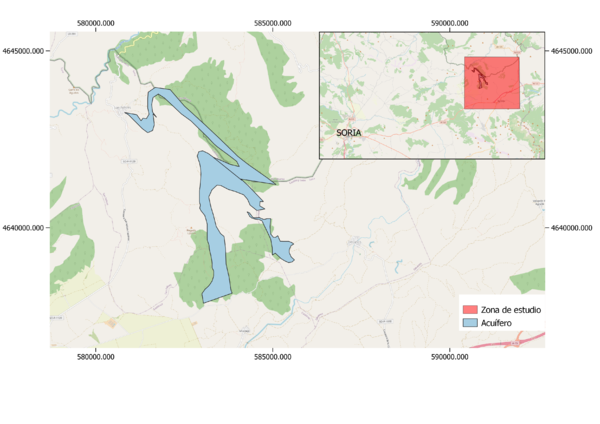

Para delimitar el acuífero creamos una nueva capa de archivo Shape y tipo de geometría polígono y vamos dibujándolo, siguiendo la capa de geología. En información obtenemos que su área es de 4.154.146 m2.

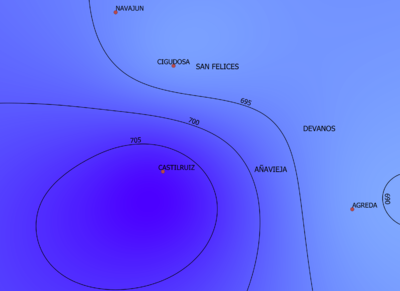

3.2 Mapa de isoyetas:
Gracias a los datos de lluvia, hemos podido obtener el mapa de precipitaciones en la zona de estudio.
3.3 Mapa de infiltraciones:
4 Conclusiones
Gracias a una serie de archivos y documentación, hemos llevado a cabo un estudio para evaluar la posibilidad de la construcción de un pozo de abastecimiento. Este análisis nos ha proporcionado información sobre la disponibilidad y calidad del agua subterránea de la zona, así como su tasa de recarga. Con estos datos, y a falta de evaluar los posibles impactos ambientales y económicos estamos en posición para tomar decisiones sobre la viabilidad y la implementación de un pozo de abastecimiento que satisfaga las necesidades de la comunidad de manera eficiente y sostenible
