Estudio en la Sierra de la Cabrera
| Trabajo sobre SIG | |
|---|---|
| Título | ESTUDIO PARA UBICACIÓN DE UNA PRESA EN LA SIERRA DE CABRERA |
| Autores | Pablo Gutiérrez Mordini Jesús Pedroche Serrano Luis Juncosa García |
| Asignatura | Sistemas de Información Geográfica Aplicados a la Ingeniería Civil |
| Curso | Curso 17/18 |
| Este artículo ha sido escrito por estudiantes como parte de su evaluación en la asignatura | |
El objetivo de este trabajo es hacer un estudio comparativo en la Sierra de la cabrera sobre sus dos vertientes, la vertiente leonesa y la vertiente de orense. Para ello hemos estudiado dos áreas de interés para la localización de la presa y con el objetivo de abastecer Riodolas, un municipio perteneciente a la provincia de Orense y Santa Eulalia de la Cabrera, provincia de León.
Contenido
1 Introducción
En el presente trabajo estudiaremos cual puede ser una de las dos opciones más interesantes para la ubicación de una presa en la Sierra de la Cabrera con el objetivo abastecer dos pequeñas poblaciones, Riodolas, situada en la provincia de Orense cuya población es el doble que la localización de Santa Eulalia de la Cabrera, situada en la provincia de León. Por tanto, las cuencas de aportaciones tendrán la misma relación de superficie. Las elecciones de las cuencas de aportación han venido determinadas a groso modo por las poblaciones de dichas localidades, siendo la población de una localidad el doble que la otra. En primer lugar, se ha realizado un análisis comparativo de dos áreas de interés, analizando los diferentes ríos y afluentes que puedan servir como alternativas de estudio. Con el fin de obtener el emplazamiento óptimo para la construcción de la presa se ha realizado un estudio de las diferentes afecciones a poblaciones, zonas naturales e infraestructuras existentes que generaría la realización de un embalse a sus diferentes cotas. Para ello se obtendrá la curva característica del embalse generado por la cerrada elegida, representando los volúmenes embalsados a las diferentes cotas así como sus afecciones. Así mismo, para llevar a cabo este análisis de hidráulico se procederá acotando en el plano la cuenca seleccionada mediante las herramientas didácticas adquiridas en la asignatura, extrayendo la curva característica de la cuenca y señalando además las zonas en las podrían existir afecciones de cualquier tipo.
2 Metodología
La cartografía que hemos empleado para la realización del trabajo se ha obtenido de la página web del Instituto Geográfico Nacional (IGN) y corresponde a la hoja 229, de la que hemos extraído los planos MDT25 que nos adjunta el modelo digital del terreno, MTN50 ráster que nos da toda la información referida a las poblaciones de la zona junto con los elementos más característicos de la zona. Además, los programas que hemos empleado para llevar a cabo todos los pasos que hemos señalado anteriormente han sido: QuantumGIS, Visor Iberpix, Microsoft Excel y Visor de la Red Natura 2000.
3 Resultados
3.1 Análisis de las áreas de interés

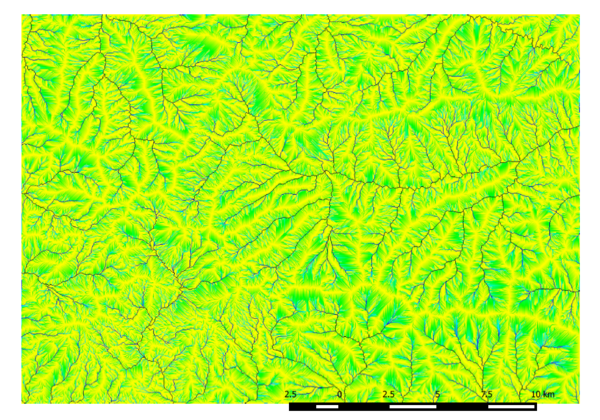

La red fluvial de la Cuenca Hidrográfica del Miño-Sil corresponde con el área de estudio para satisfacer el problema de abastecimiento, las zonas cercanas a los municipios se caracterizan por tener grandes vegetaciones, pendientes fuertes y parques naturales. El estudio de las áreas de interés para la situación de la presa se centra en los ríos Santa Eulalia y Valborraz.

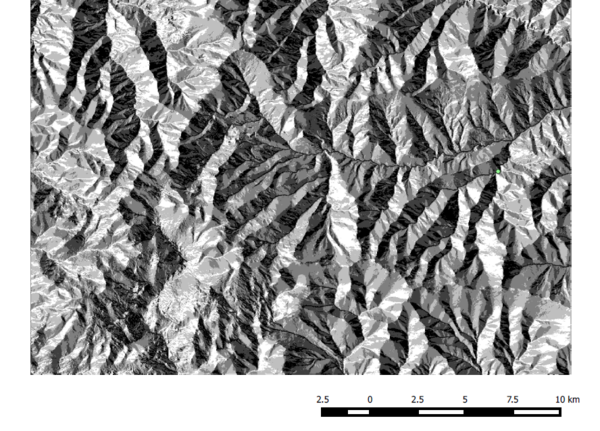

En la imagen siguiente se representa la orografía del terreno correspondiente a la zona de estudio. Se pueden apreciar diversos barrancos y estrechamientos que se producen, facilitando la obtención de una presa con un buen conjunto cerrada-vaso.
3.2 Cuencas de estudio

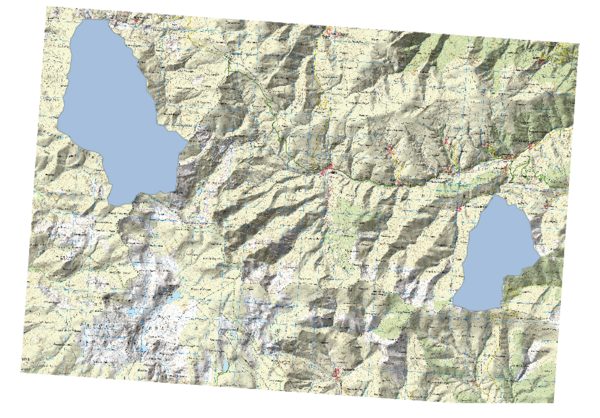

Dentro de toda la zona de estudio encontramos muchas cuencas que fueron sensibles a ser seleccionadas de cara a la resolución de nuestro problema de abastecimiento, pero, sin embargo, muchas de ellas fueron suprimidas y descartadas al no cumplir las condiciones que imponía la resolución de nuestro problema.
3.3 Volumen embalsado para distintos niveles de agua

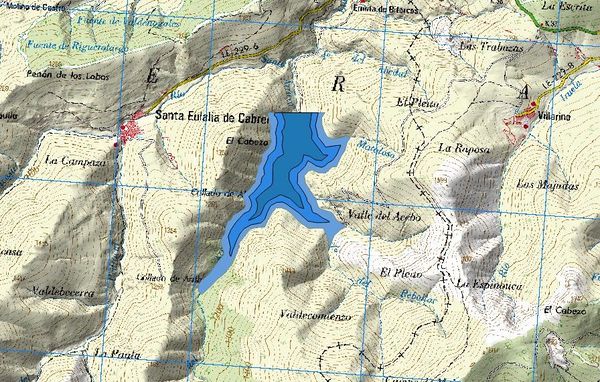

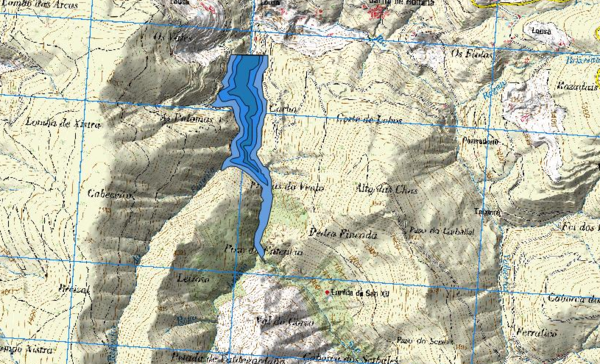

El objetivo principal de este es el de realizar una simulación aproximada de los embalses que generaría las cerradas que hemos considerado y que se van escalando en base a las diferentes curvas de nivel existentes en el terreno.

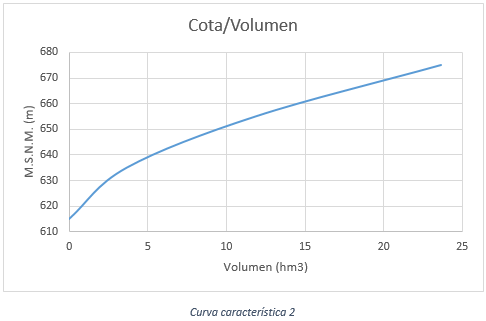

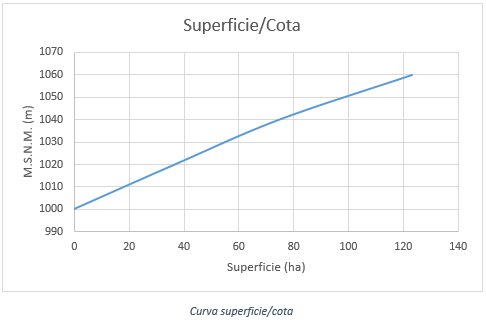

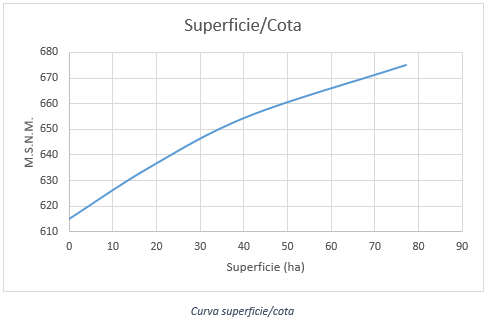

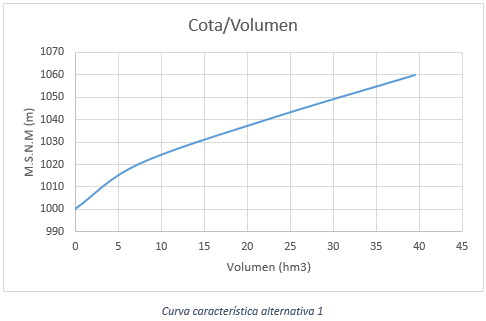

Para calcular el volumen de agua embalsada se ha obtenido las curvas características de los embalses mostrada a continuación. Para ello se han calculado las áreas de los polígonos mediante la herramienta “Calculadora área” de QGIS y se ha llevado a cabo una aproximación mediante trapecios para el cálculo del volumen correspondiente a las cotas representadas.
3.4 Curvas características
3.5 Criterios de afecciones

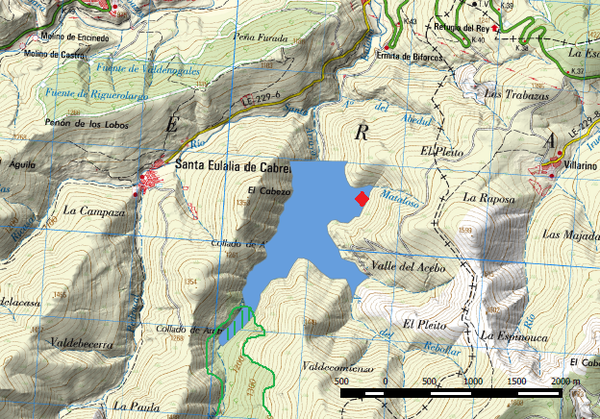

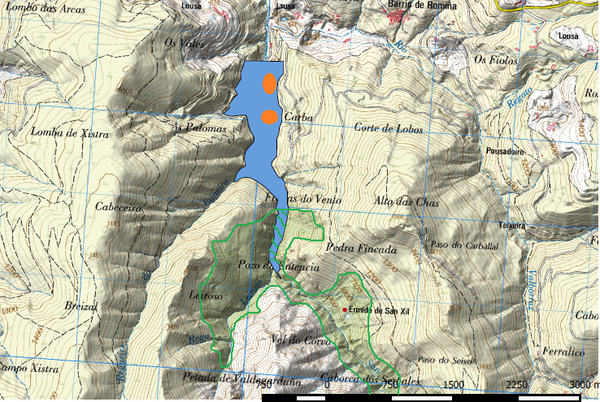

La finalidad de este apartado es buscar las posibles afecciones en función de la cota máxima de las dos cuencas. Las únicas posibles afecciones con las que nos hemos encontrado han sido, la Red Natura 2000 y diversas minas antiguas y en explotación En la primera imagen vemos que la cota máxima del embalse, inunda pare de la Red Natura 2000 y una mina. En cuanto a la segunda imagen, podemos apreciar que afecta a dos minas y a parte de la Red Natura 2000.
4 CONCLUSIONES

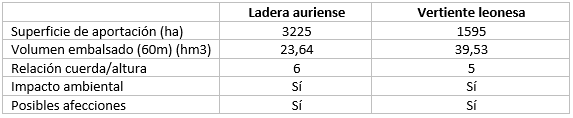

Procedemos a realizar la parte intrínseca del estudio, es decir, un análisis comparativo de las alternativas. El objeto de este estudio es razonar la alternativa óptima para el emplazamiento de una hipotética presa, por tanto, realizamos una tabla comparativa de resultados argumentando nuestro estudio.
Con estos resultados podemos estimar una solución acorde a nuestros planos. La superficie de aportación no la consideraremos en la comparativa, pues depende de las posibles demandas y no es objeto de cálculo. La comparación referente a el volumen embalsado tiene una importancia relevante. Como podemos observar, la solución situada en la provincia de León embalsa un mayor volumen de agua, esto se debe a que el vaso se ensancha según se aleja de la cerrada, mientras que en la ladera oeste no se da esta característica. La otra propiedad dependiente de la cerrada es la relación cuerda-altura, en la cual también se ve favorecida la ladera este. Respecto al impacto ambiental, ambas soluciones inciden en el área de influencia de la Red Natura 2000, por lo que no podemos decidirnos por ninguna. En las posibles afecciones sucede algo similar, ambas inundan minas y canteras, aunque parece necesario destacar que la vertiente auriense inunda dos puntos afectados mientras que la vertiente leonesa únicamente inunda uno. Con todo esto y argumentado los anteriores resultados, podemos concluir que la mejor alternativa a la hora de la construcción de una presa en la Sierra de la Cabrera será la situada en la proximidad del municipio de Santa Eulalia de la Cabrera, en la provincia de León.
