Estudio de localización de un segundo aeropuerto en la isla de Mallorca
| Trabajo sobre SIG | |
|---|---|
| Título | Estudio de localización de un segundo aeropuerto en la isla de Mallorca |
| Autores |
Enrique Pellico Martín Javier Rodriguez Saiz Jorge Juan Fernández Díaz Ángel Díaz Sanz |
| Asignatura | Sistemas de Información Geográfica Aplicados a la Ingeniería Civil |
| Curso | Curso 16/17 |
| Este artículo ha sido escrito por estudiantes como parte de su evaluación en la asignatura | |
El trabajo se centra en la localización de un segundo aeropuerto en la isla de Mallorca para evitar la saturación del actual. Los parámetros que se seguirán serán la proximidad a la red principal de carreteras y ferrocarriles de la isla y a las principales zonas turísticas, la lejanía con el actual aeropuerto y los núcleos de población, el viento de la zona y evitar su interferencia con las zonas protegidas por su alto valor medioambiental y con las zonas de servidumbre del aeropuerto ya existente. Los datos empleados se extraerán de la base de datos del IDE del Consell de Mallorca y del IDEE, del mapa BTN 100 de España y del MDT200 de las Islas Baleares, del Ministerio de Fomento y de sitios web específicos para climatología.
Los resultados esperados se plasmarán en un mapa temático en el que se marquen las zonas disponibles para la posible construcción del aeropuerto, además de mapas temáticos específicos para plasmar como afecta cada criterio a cada zona de la isla.
Contenido
1 Introducción
El aeropuerto actual de la isla de Mallorca es Son Sant Joan, situado a 8 km. de la ciudad de Palma. Este aeropuerto comenzó siendo una base aérea militar a principios del siglo XX y como aeropuerto de tránsito comercial se utilizaba el de Son Bonet (aún existente y situado en el municipio de Marratxí). En 1960, ante la imposibilidad de ampliar el aeródromo de Son Bonet, se decidió trasladar el tráfico comercial nacional e internacional al aeropuerto de Son Sant Joan, el cual ha ido teniendo un crecimiento continuo desde entonces. En 1997, se inauguró el actual edificio terminal del aeropuerto y se construyó la segunda pista del aeropuerto.

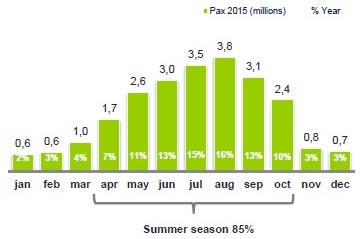

Actualmente, el aeropuerto de Son Sant Joan transporta a más de 20 millones de pasajeros al año. En 2015, el aeropuerto transportó a 23.745.023 pasajeros, en 178.254 operaciones realizadas, y 11.374 toneladas de mercancías. Por nacionalidades, Alemania es el país que presenta un mayor movimiento de pasajeros, seguido de España y Reino Unido. Por ciudades, las más importantes en el tráfico de pasajeros son Madrid, Barcelona y Düsseldorf con más de un millón, seguidas de Colonia superando los ochocientos mil.
Estos números suponen un incremento del 2,7% en pasajeros respecto al año anterior y del 12,4% respecto a 2010 (año de la crisis económica en que hubo menos pasajeros). Además, los pasajeros se concentran en los meses de verano, llegando a los 3,8 millones solo en agosto de 2015.
Debido a este constante aumento, en este año 2016 el aeropuerto seguirá creciendo, se pretende hacer un estudio de localización de un segundo aeropuerto en la isla para descongestionar Son Sant Joan especialmente en la época estival. Para ello se han valorado diferentes aspectos como son la proximidad a las zonas de alta densidad hotelera del litoral de Mallorca, su separación de los núcleos de población, la velocidad media del viento (aspecto fundamental para el agradable vuelo de las aeronaves), la comunicación con la red de transportes ya existente (tanto de carreteras como ferroviaria) y excluyendo las zonas protegidas por su valor medioambiental y las zonas de servidumbre de Son Sant Joan.
2 Metodología
2.1 Operaciones realizadas
Para realizar el estudio sobre la posible futura localización de un segundo aeropuerto en la isla de Mallorca hemos elegido un total de seis criterios diferentes. Cada uno de estos criterios le hemos asignado un determinado peso en función de su relevancia para el futuro proyecto de tal manera que la suma total de todos sea 1.
- Accesibilidad en transporte: 0.3
- Pendientes del terreno: 0.3
- Condiciones de viento y climatología: 0.2
- Núcleos de población y zonas hoteleras de la isla: 0.2
- Zonas protegidas: Excluyente
- Servidumbres aeroportuarias: Excluyente
Cada criterio se compone de una serie de ponderaciones diferentes en función de su importancia de la siguiente forma:
Accesibilidad en transporte
Se ha tenido en cuenta la cercanía a la red de autovías, ferrocarril y carreteras convencionales de la isla mediante búferes.
- Para las autovías se han realizado dos búferes:
- Distancia de 2000 metros con ponderación de valor 1
- Distancia de 5000 metros con ponderación de valor 0.8
- Para los ferrocarriles se han realizado dos búferes con las mismas distancias:
- Distancia de 2000 metros se valora con 0.8
- Distancia de 5000 metros se valora con 0.4
- Para las carreteras convencionales un solo búfer de 1000 metros con ponderación 0.2
En las zonas de intersección de varios modos de transporte se ha elegido el de ponderación máxima como representativo de la zona.
Pendientes del terreno
Se han clasificado las pendientes obtenidas del MDT con los siguientes pesos:
- < 1%: 1
- 1%-5%: 0.7
- 5%-10%: 0.3
- >10%: 0
Condiciones de viento y climatología
Para el estudio de climatología de la isla, debido al clima uniforme de la isla en cuanto a días de niebla y de precipitación hemos tomado el viento como criterio. Hemos obtenido valores de velocidad media anual de varias estaciones meteorológicas de Mallorca y mediante una interpolación de tipo TIN los valores de la isla.
Por la baja velocidad media del viento que hay en la isla casi no afecta a las maniobras de despegue y aterrizaje de los aviones, se ha clasificado así:
- 0-10 Km/h: 1
- 10-15 Km/h: 0.9
- >15 Km/h: 0.8
Núcleos de población y zonas hoteleras de la isla
Se ha tenido en cuenta la cercanía a los núcleos de población como negativa (-0.2) y a las zonas Hoteleras como positiva (+0.2).
- Los núcleos de población se han analizado con dos búferes con la siguiente ponderación:
- Distancia de 1000 metros con ponderación de valor 1
- Distancia de 3000 metros con ponderación de valor 0.5
- Las zonas hoteleras se han analizado con tres búferes con la siguiente ponderación:
- Distancia de 5000 metros con ponderación de valor 1
- Distancia de 10000 metros con ponderación de valor 0.7
- Distancia de 15000 metros con ponderación de valor 0.3
Servidumbres aeroportuarias y zonas protegidas
Sobre el análisis de los 4 criterios anteriores hemos excluido como lugares de posible localización del aeropuerto estos dos criterios. Para ello a estas zonas se les ha asignado valor 0, en el caso de las zonas protegidas se ha realizado un búfer de 2km. Se ha multiplicado todo por el resultado anterior, como consecuencia el resultado final del área correspondiente a estos criterios vale 0.
2.2 Datos empleados
- Mapa de España BTN 100 de Autovías.
- Mapa de España BTN 100 de Carreteras Autonómicas.
- Mapa de España BTN 100 de Ferrocarriles.
- Mapa de España BTN 100 de Núcleos de Población.
- Mapa de España BTN 100 de Zonas Protegidas.
- Modelo digital del terreno MDT 200 de las Islas Baleares.
- Servidumbres Aeropuerto:
- Visualización de establecimientos turísticos mediante un enlace del IDEE en formato WMS
http://www.idee.es/web/guest/directorio-de-servicios
En Datos autonómicos, Illes Balears, Economía.
http://ideib.caib.es/pub_ideib/public/TEMATIC-ECONOMIA/MapServer/WMSServer
- Datos meteorológicos:
3 Resultados
3.1 Accesibilidad en transporte
En este criterio hemos tenido en cuenta la mejor o peor accesibilidad que pueda tener el aeropuerto a las distintas redes disponibles en la isla considerando entre las redes que existen la de las autovías, carreteras autonómicas y la de los ferrocarriles. Hemos considerado que tiene una mayor relevancia la posible conexión de las autovías con el aeropuerto con respecto al resto de redes debido a que la conexión es más sencillo de realizar y por llegar con mayor facilidad a las distintas zonas de Mallorca. Hemos tenido la consideración de que en las zonas de intersección entre las distintas redes se le asigne el valor máximo posible. Porque en estas zonas podría existir la posibilidad de que fuera superior a uno razón por la cual hemos tomado esta decisión. A continuación vamos a explicar con más detalle cada una de las redes mencionadas y los valores que se asignarán de manera local en cada red.
Autovías
Uno de los elementos dentro del criterio de la accesibilidad en transporte que hemos tenido en cuenta han sido las autovías y será el grupo que mayor valoración daremos según la cercanía del aeropuerto a esta red debido a la mejor accesibilidad que proporcionan a las distintas zonas de las islas además de unas mejores condiciones de trazado y seguridad que en los que se encuentran las carreteras autonómicas.

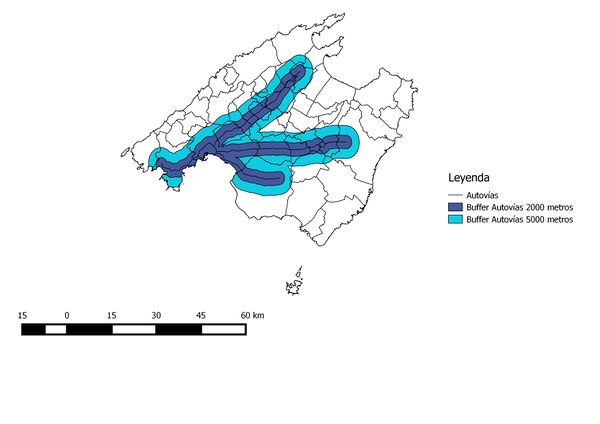

Hemos decidido hacer dos buffers uno a distancia de 2000 metros zona al que le daremos un valor de 1 y otro buffer a 5000 metros de distancia de la autovía con un valor de 0,8 ya que cuanto más nos alejemos menos valor consideraremos para una posible localización de aeropuerto. El resto de la zona de la isla que se encuentre a una distancia mayor con respecto a las autovías tendrá un valor nulo o cero, debido a que consideramos que en esta región habría que enlazar una nueva carretera que realizárlo con esta red. Teniendo estos buffers un aspecto como el siguiente
Carreteras autonómicas

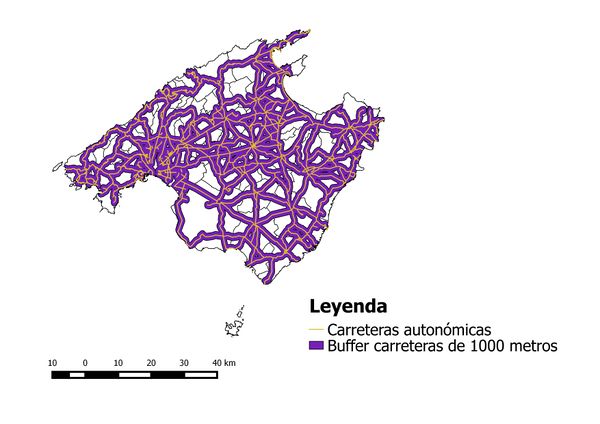

Las carreteras autonómicas tendrán una valoración mucho menor que las autovías debido a su mayor dificultad de circulación y peor conexión a las ciudades. Se ha creado un sólo buffer que se encontrará a 1000 metros y tendrá un valor de 0,2 por las razones mencionadas anteriormente. Y el resto de Mallorca tendrá un valor cero, teniendo un aspecto como el que se muestra en esta imagen.
Ferrocarriles

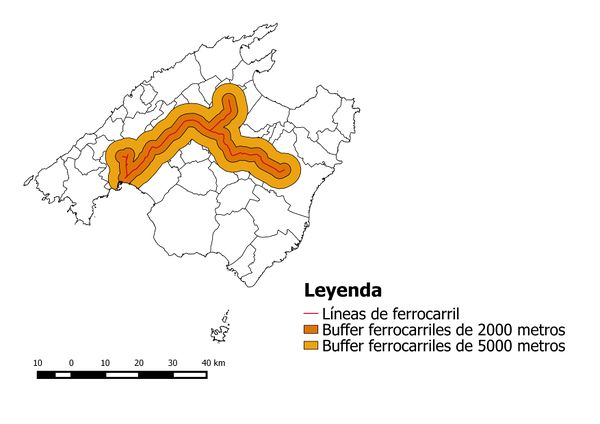

También se ha tenido en cuenta la presencia del ferrocarril en este criterio debido a que una buena conexión con el ferrocarril de Mallorca beneficiaría a las personas que no dispongan de un coche y quieran realizar el viaje a una ciudad o zona de la isla de forma más económica. Se han realizado dos buffers, uno a una distancia de 2000 metros al que le daremos un valor de ponderación de 0,8 y el otro buffer se encuentra a 5000 metros con un valor de 0,4. Esto sale un resultado como el que se muestra en la siguiente imagen.
Transporte

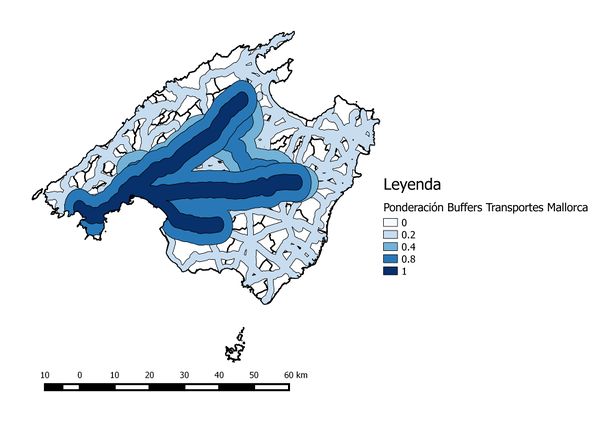

Si juntamos las tres capas vectoriales de las distintas redes obtenemos la siguiente capa vectorial definitiva para el criterio de la accesibilidad en transportes.
https://quique456.carto.com/builder/4a6d35c2-bb0c-11e6-90fe-0e3ff518bd15/embed
3.2 Climatología, vientos
Para la localización de un aeropuerto la climatología es fundamental. Para que los aviones puedan despegar y aterrizar con seguridad se deben cumplir condiciones climatológicas estrictas. Hemos decidido analizar el viento como criterio climatológico representativo debido al riego en las maniobras de aterrizaje y despegue de los aviones que supone el viento de costado, el viento no debe superar durante el 5% del tiempo que dura la maniobra los valores admisibles.
Para limitar el viento de costado se debe orientar la pista correctamente según la rosa de los vientos, después del estudio de localización, pero vamos a tener en datos de velocidad media del viento para minimizar los problemas.

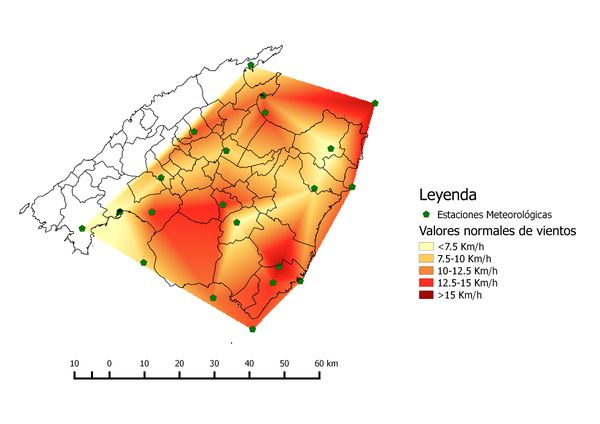

Para ello hemos obtenido datos de 21 estaciones diferentes para cubrir bien toda la isla, con los datos de velocidad media hemos construido un modelo mediante interpolación de los datos según una malla TIN.
Con los datos interpolados hemos ponderado los vientos con los siguientes coeficientes en función de la velocidad.
- 0-10 Km/h: 1
- 10-15 Km/h: 0.9
- >15 Km/h: 0.8
Los coeficientes son tan altos porque la velocidad media máxima es de 18,5 km/h bastante inferior a la limitación para longitudes de pista de un aeropuerto normal.El mapa de vientos de toda la isla se encuentra en el siguiente enlace:
https://quique456.carto.com/builder/32abd30e-bb24-11e6-8f56-0ee66e2c9693/embed
3.3 Zonas protegidas
Se ha considerado el condicionamiento de la presencia de zonas protegidas en la isla de manera que esté prohibido cualquier tipo de construcción en esas zonas por razones tanto morales por tener la conciencia de que no podemos realizar la construcción de una obra a cualquier precio, como también por motivos jurídicos y administrativos.

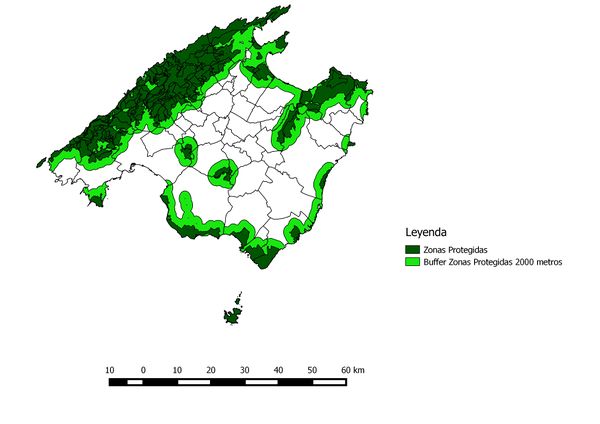

En nuestro problema hemos realizado un buffer que se encuentra a una distancia de las zonas protegidas de 2000 metros, lugar el cual tendrá un valor nulo para que en el resultado final sea multiplicado por esta capa descartando estas zonas para construir. La capa vectorial resultante tiene el siguiente aspecto.
3.4 Núcleos de población
Se han tenido en cuenta los núcleos de población como otro de los criterios necesarios para analizar la localización del nuevo aeropuerto en Mallorca, al cual le hemos ponderado con un valor de 0.2 sobre el resto de los criterios. Hemos considerado que el aeropuerto debe estar en una zona que esté lejos de los núcleos de población, o que afecte lo menos posible, ya que creemos que un aeropuerto podría provocar malestares de niveles diversos a la gente que se encuentre en su alrededor a causa de la existencia de ruidos frecuentes y de alta intensidad. Para evitar esto, pretendemos situar nuestro aeropuerto lo más alejado de los núcleos de población.

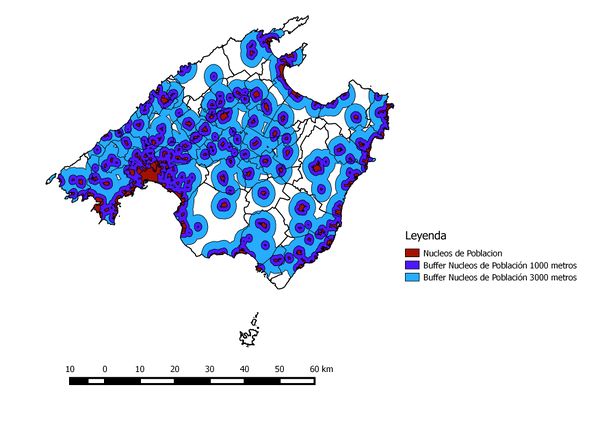

Siguiendo la tesis anterior, hemos procedido a otorgar un valor negativo de 0.2 a los núcleos de población que se encuentren más cerca. Para establecer todo esto, hemos desarrollado dos buffers, un buffer de 1000 metros al que le otorgamos un valor de 1 y otro buffer de 2000 metros, con un valor de 0,5. Todo ello, acaba con la obtención del siguiente mapa vectorial:
https://quique456.carto.com/builder/2e5ec7e2-b585-11e6-b1c9-0e05a8b3e3d7/embed
3.5 Zonas hoteleras
En este criterio hemos tenido en cuenta como positivo para la localización del aeropuerto que se sitúe cerca de las principales zonas de turismo de Mallorca pues más de 9.5 millones de turistas visitaron la isla el año 2015.

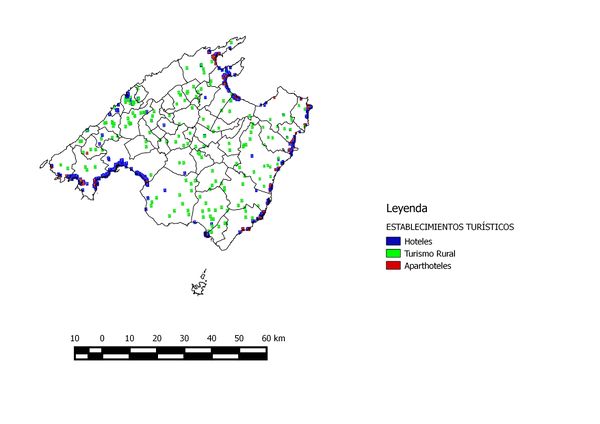

Para ello hemos digitalizado las zonas con mayor densidad hotelera de la isla desde una capa de tipo WMS de la base de datos del IDEE (Infraestructura de Datos Espaciales de España).
Para analizar las zonas hoteleras hemos realizado tres búferes de gran longitud que abarquen mucho territorio, de manera que representen las zonas de influencia de los centros hoteleros. Estas zonas de influencia son aptas para la localización del aeropuerto por su cercanía a las zonas más turísticas de la isla.

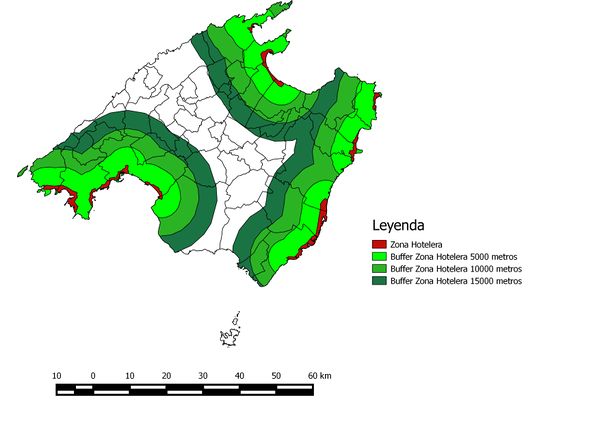

Hemos realizado tres búferes de 5000, 10000 y 15000 metros con un coeficiente de ponderación de 1, 0.7 y 0.3 respectivamente según se aleja la influencia de la zona. El resto de la isla se considera demasiado alejado de estas zonas.El mapa resultante es el siguiente:
https://quique456.carto.com/builder/80001fba-bb25-11e6-8494-0ecd1babdde5/embed
3.6 Pendientes
Se ha tenido en consideración para la viabilidad de un nuevo aeropuerto en la isla de Mallorca, el criterio de las pendientes. Como es normal, es necesario conocer cómo es el terreno de nuestra zona de estudio para saber en qué zona puede situarse el aeropuerto. Por lo tanto, partiendo de esta premisa, se llevó a cabo el mapa de pendientes de la zona, el cual se puede obtener directamente del comando de pendientes que posee el programa QGIS, mediante las MDT.
Una vez que se obtuvo el mapa de pendientes, se estableció que aquellas zonas cuya pendiente fuera muy baja serían más convenientes para situar nuestro aeropuerto que aquellas zonas cuyas pendientes sean altas. Es decir, se hicieron las siguientes ponderaciones:
- <1%: 1
- 1%-5%: 0.7
- 5%-10%: 0.3
- >10%: 0
De esta manera, el mapa resultante es el siguiente:
https://quique456.carto.com/builder/b1d9c372-bcad-11e6-b7a7-0e233c30368f/embed
3.7 Servidumbre

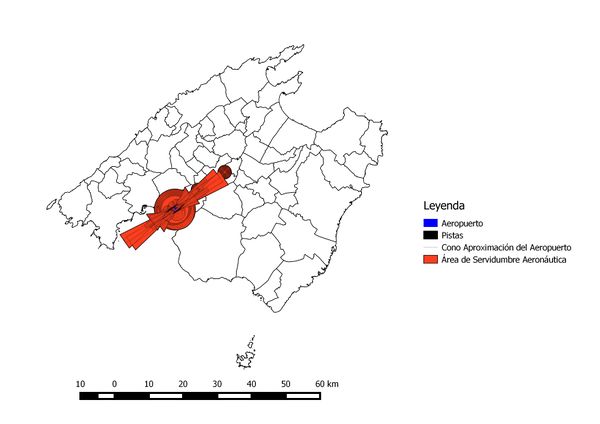

Otro de los criterios que hemos pensado tener en cuenta para nuestro estudio es la servidumbre. Con este criterio lo que perseguimos es la seguridad de las aeronaves que circulan en la isla; es un instrumento jurídico que se suele emplear con la finalidad de garantizar la seguridad de las operaciones del aeródromo, básicamente, las entradas y llegadas. Para ello, nosotros hemos procedido a partir del mapa de la isla, insertar el área de servidumbre aeronáutica gracias a los datos que nos otorga el Ministerio de Fomento.
En nuestro estudio, hemos considerado este criterio como excluyente, pues el futuro aeropuerto no puede construirse en una zona que interrumpa el espacio aéreo del aeropuerto existente en la isla. Por esto, se decide otorgar a esta capa un valor nulo para que en el momento de obtener el resultado final, sea multiplicada por ella y esto haga que estas zonas sean descartadas. La capa que refleja la servidumbre del aeropuerto existente en la isla de Mallorca es el siguiente:
4 Conclusiones
Una vez, teniendo todos los criterios evaluados, se pasaron todas las capas a ráster y se reclasificaron con las herramientas de GRASS con la ponderación correspondiente. Además a las capas de servidumbres y zonas protegidas se les añadió una zona de valor 1 que cubría toda la isla para que al utilizar la calculadora ráster no quedaran cortadas el resto de capas.
El proceso de obtención de los resultados se dividió en dos fases: primero se multiplicaron todas las capas que asignaban un coeficiente a cada terreno, obteniendo unos resultados parciales que se extendían por toda la isla y, posteriormente, se les añadieron las capas excluyentes obteniendo así los resultados finales.

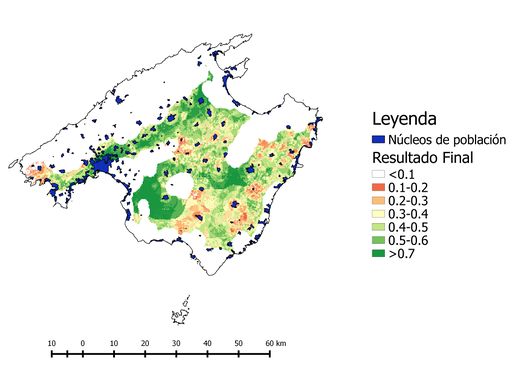

https://quique456.carto.com/builder/3aa78c8e-bb23-11e6-904d-0ee66e2c9693/embed

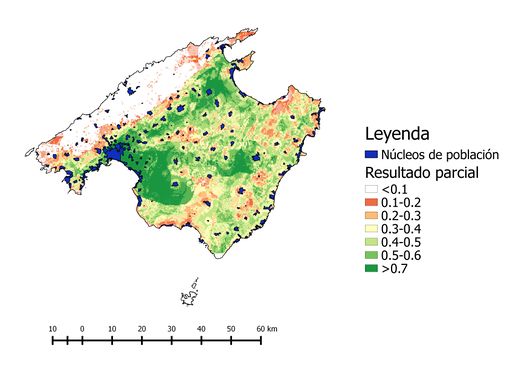

Como se puede observar, hay 3 zonas en las que los resultados son bastante buenos: entre Llucmajor y el Arenal (1), alrededor de Pollença (2) y entre Manacor y Villafranca de Bonany (3). Evaluando cada zona por separado, nuestra primera opción sería localizar el aeropuerto en la tercera zona.
La primera de ellas, se encuentra muy cercana al aeropuerto ya existente, es más, su límite superior es el cono de descenso de los aviones a Son Sant Joan, por lo que no sería una buena opción por motivos de seguridad y además tampoco resulta muy interesante colocar los dos aeropuertos uno al lado del otro. Por otra parte, a pesar de que no sea un gran problema, dentro de los vientos bajos que tiene la isla, esta zona es de las que estos son más elevados.
La segunda es una zona de tamaño reducido, aunque sería una buena opción, las posibilidades de expansión del aeropuerto serán muy limitadas por cualquier lado, por lo que creemos que, aun siendo mejor opción que la primera, no es la más adecuada de todas.
Finalmente, la ubicación próxima a Manacor es la que creemos que debería ser la ubicación del aeropuerto. Su ponderación es buena, es un espacio lo suficientemente amplio y está mejor comunicada que la anterior: tiene la autovía de Manacor que pasa por su parte superior y el ferrocarril llega hasta Manacor (no así hasta Pollença) y la posible ampliación para conectarlo a la red sería aparentemente sencilla y de pequeñas dimensiones. Por otra parte, esta ubicación no tiene los problemas de interferencia con la zonas de servidumbre aeroportuaria de Son Sant Joan por lo que, desde el punto de vista de aeronáutico, sería también más seguro. Además es una zona que, según el criterio de pendientes puntúa muy bien, sin tener cimas poco altas alrededor (cosa que facilitará la circulación de las aeronaves), y eso puede ayudar en su construcción, especialmente en reducir las tareas de movimiento de tierras previas.En el caso de finalmente escoger esta ubicación, las pistas deberían estar orientadas en la dirección SEE (120º) ya que es en la que soplan los vientos más fuertes y frecuentes en esa zona.
Por otra parte, queríamos hacer mención a las pequeñas bases aéreas con funciones militares o que sirven al IBANAT (Instituto Balear de la Naturaleza) ya existentes, para tener en cuenta su ubicación. Sin embargo, sus ubicaciones no son las adecuadas para poder plantear su ampliación como aeropuertos comerciales. En el caso de Pollença, por ejemplo, existe una, pero sus posibilidades de expansión son nulas, por lo que creemos que sería más interesante que, en el caso de que se decida construir allí un aeropuerto, la base militar existente se traslade al aeropuerto para poder dar otra utilidad al espacio que ocupa la base actual.
