Estudio de Viabilidad y Localización de una Central Térmica en Albacete

Trabajo sobre SIG
Título	Estudio de Viabilidad y Localización de una Central Térmica en Albacete
Autores	Manuel Camas de los Ríos Carlos Martín Salmerón Noemí Ortiz Rey Miguel Fandiño Álvarez
Asignatura	Sistemas de Información Geográfica Aplicados a la Ingeniería Civil
Curso	Curso 15/16
Este artículo ha sido escrito por estudiantes como parte de su evaluación en la asignatura

Esta entrega se centra en el Estudio de Viabilidad y Localización de una Central Térmica en la provincia de Albacete.

La información de partida se ha obtenido del BTN100 correspondiente a la provincia de Albacete, salvo los datos de los términos municipales, los cuales han sido cargados a través de la IDEE. A partir de estos se han realizado "buffers" sobre cada uno, con un radio que depende de la capa sobre la que es aplicada. Estos "buffers" son clasificados según sean zonas favorables o excluyentes, ya que hay zonas potencialmente interesantes para ubicar la central, y otras que no son aptas según los criterios de localización de centrales térmicas.

El resultado final vendrá determinado por la resta de la capa con las zonas excluyentes a la de situaciones favorables. Estos resultados resuelven el estudio de viabilidad y localización que se persigue con el presente trabajo.

1 Introducción

A la hora de llevar a cabo el Estudio de Viabilidad y Localización de una Central Térmica hay que tener en cuenta una serie de factores que faciliten y abaraten tanto la construcción, la explotación, el mantenimiento y conservación de la Central.

Además, es importante tener en cuenta cómo puede afectar a la población o al entorno, lo que impone restricciones en la optimización de la solución apropiada.

Para la realización de este trabajo se han considerado dos grandes grupos de criterios. En primer lugar los aspectos favorables, que son aquellos que por su cercanía o proximidad favorecen la instalación de la Central.

Como criterios positivos se han empleado:

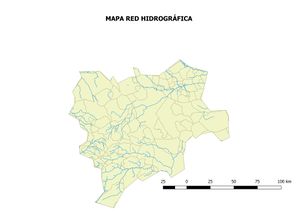

Cercanía a ríos, lagunas y embalses, de donde se obtiene el agua necesaria para la refrigeración de la central.

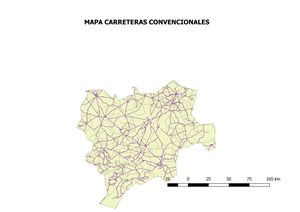

Carreteras convencionales, tanto autonómicas y nacionales, así como líneas de ferrocarril convencional cuya finalidad es en primer lugar, facilitar en la medida de lo posible el abastecimiento de combustible y recambios a la Central durante su periodo de explotación y construcción y en segundo lugar, proporcionar agilidad y dinamismo en una probable evacuación de la población en caso de accidente, así como permitir a los trabajadores acudir a la central.

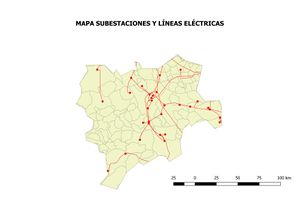

Líneas eléctricas y subestaciones eléctricas en las inmediaciones de la localización para evitar grandes desembolsos económicos en la construcción de nueva infraestructura eléctrica lo que supondría un encarecimiento del presupuesto y pérdidas en el transporte de energía por la red.

En segundo lugar, con la finalidad de situar una Central Térmica en un territorio, es necesario establecer una serie de criterios que ocasionen una posible afección al funcionamiento de la central o a su emplazamiento. De esta manera se definen determinadas áreas sobre el mapa en las que la central térmica no se pueda establecer.

Entre los criterios negativos de la localización de una central que puedan afectar al territorio de manera directa o indirecta se encuentran los siguientes:

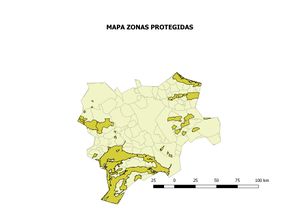

Existencia de Zonas Protegidas, en las cuales para poder plantear cualquier infraestructura es necesario requerir una licencia y cumplir determinados requisitos medioambientales, que la central a estudio no cumplirá en este caso.

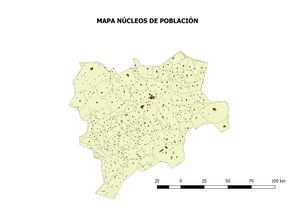

Cercanías a Núcleos de Población

Proximidad a aeropuertos, donde se compromete la seguridad de la misma.

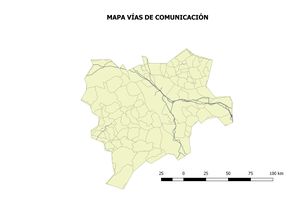

Presencia cercana de vías de comunicación de gran flujo de tráfico (autopistas).

Con el análisis de todos estos aspectos mencionados, se pretende realizar el estudio de viabilidad y localización de una Central Térmica en la provincia de Albacete (España).

2 Metodología

Tal y como se comentó en la Introducción, a la hora de llevar a cabo el Estudio de Viabilidad y Localización de una Central Térmica hay que tener en cuenta una serie de factores. También es importante valorar cómo puede afectar a la población o al entorno, lo que significará una serie de restricciones a considerar.

Para la realización de este trabajo se han distinguido entre criterios positivos (aquellos que favorecen la instalación de la central) y criterios negativos (los que impiden la colocación de la central).

Las áreas de influencia de cada uno de dichos criterios favorables son los siguientes:

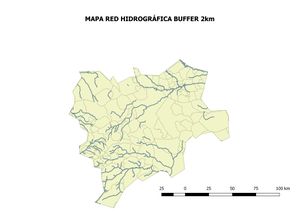

Cercanía a Ríos, Lagunas y Embalses: 2 km

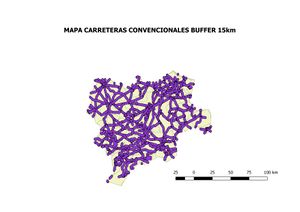

Proximidad a Carreteras Convencionales: 15 km

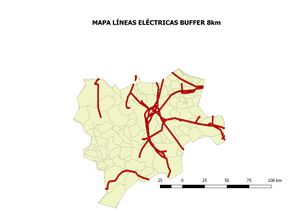

Cercanía a Líneas y Subestaciones Eléctricas: 8 km

Los emplazamientos definitivos con los que este estudio pretende concluir deben incluir cada uno de estos aspectos positivos mencionados. Por lo tanto, será necesario intersectar estas áreas de influencia anteriormente especificadas para obtener todas las posibles zonas aptas para la ubicación de la central térmica a estudiar.

Por otro lado, y ya aclarado en la página anterior, existen una serie de aspectos desfavorables para la proyección de los posibles emplazamientos. Dichos aspectos, junto con el área de influencia de estos, son los escritos a continuación:

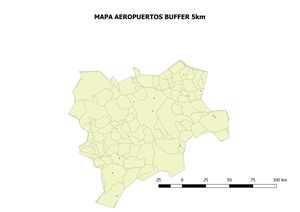

Aeropuertos: 5 km

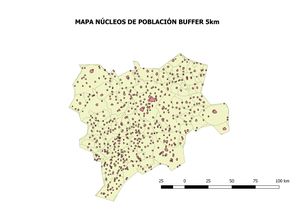

Núcleos de población: 5 km

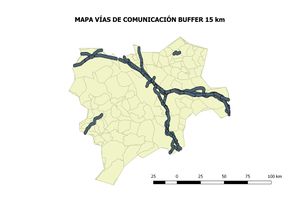

Vías de comunicación: 15 km

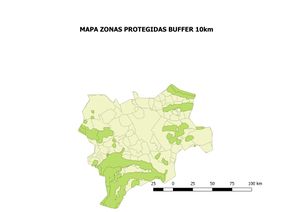

Zonas protegidas: 10 km

Las ubicaciones finales de la central no pueden encontrarse en ninguna de las áreas anteriores. Por ello, todos los criterios desfavorables deben restarse a la intersección obtenida de los criterios positivos ya definidos. Para poder realizar esta resta, anteriormente debe de haberse hecho una capa con la intersección de los criterios favorables y desfavorables. Esta última capa es la que se restaría a los criterios positivos. El resultado final de esta operación serán las localizaciones definitivas para aquellas posibles centrales que se pretendan construir en la provincia.

Para ello se utilizará el programa QGIS, software libre estudiado en la asignatura de Sistemas de Información Geográfica cursada en el 8º semestre del Grado de Ingeniería Civil y Territorial, haciendo uso de la documentación existente en el Instituto Geográfico Nacional, más concretamente en el BTN100 y la IDEE de la provincia de Albacete.

3 Resultados

En primer lugar se van a calcular las intersecciones de aquellos criterios positivos para el emplazamiento de la central térmica. Por ello, se presenta a continuación el plano solución de aquellas ubicaciones que reúnen todos los requisitos favorables para el desarrollo de la central térmica. Los planos que muestran los “buffers” con los que se obtiene el resultado siguiente figuran en el apartado “Anejos”, junto con el resto de planos del presente estudio.

centro

Como se observa, la mayor concentración se localiza en la zona que va desde el centro al noreste de la provincia, sin obviar otras concentraciones al sur y sudeste. El resto de posibles localizaciones se encuentran muy esparcidas en el plano, sin llegar a estar concentradas unas con otras.

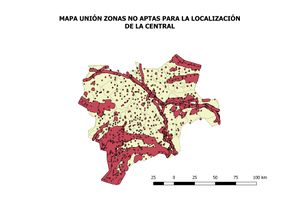

A continuación se muestra la suma de todos aquellos aspectos negativos, ya mencionados en los apartados anteriores, quedando el siguiente plano.

centro

Los planos con las áreas de influencia de cada criterio desfavorable con los que se ha obtenido este resultado también están presentes en el apartado “Anejos”.

Las concentraciones principales de emplazamientos no válidos se dan al sur del plano, el oeste y el noreste. También hay que tener en cuenta aquella zona no apta que proviene de la vía de comunicación que atraviesa Albacete de noroeste a este. El resto de zonas desfavorables son pequeñas áreas prohibidas generadas por los municipios de la provincia, los cuales se encuentran esparcidos y se aprecian como “puntitos” en el plano.

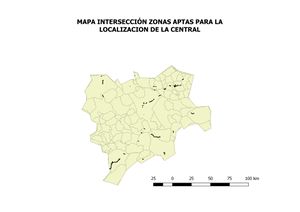

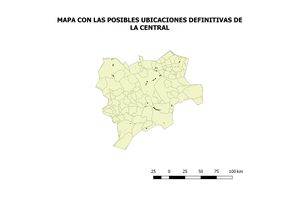

De estos dos planos obtenidos, se obtiene el resultado final del estudio. Consiste simplemente en tomar el plano de situaciones favorables y eliminar aquéllas que coincide su ubicación con una posible zona no apta para el emplazamiento de la central. Para ello, mediante QGis se tiene que realizar anteriormente una capa intersección de los criterios favorables y desfavorables. Esta nueva capa es la que es la que se le resta a la capa de las zonas aptas. De este modo se obtiene el siguiente plano, con el que finalizaría el estudio, ya que los resultados obtenidos cumplen los criterios de viabilidad y localización expuestos al principio, y necesarios para cumplir con el objetivo del presente trabajo.

centro

Se observa que las soluciones definitivas se reducen notablemente, quedando un mayor número de éstas cercano al centro de la provincia.

4 Conclusiones

El presente estudio ha servido para visualizar cómo se ha conseguido reducir los posibles emplazamientos para una central térmica siguiendo unos criterios fundamentados. Cumplir con todos los requisitos expuestos desemboca en que la solución elegida por los proyectistas sea una elección satisfactoria, por lo que es muy importante realizar un buen estudio previo, para analizar todas las posibles afecciones e incidencias.

También con este trabajo se ha observado la influencia que tiene la seguridad en la ubicación de estas centrales. Sin llegar a analizar exhaustivamente el plano de las zonas no aptas para la localización de la central, se observa toda el área de influencia que está destinado para prevenir posibles riesgos derivados de la actividad de la central. Por lo tanto, el haber ofrecido garantías de seguridad puede analizarse como el principal criterio para discutir zonas potenciales de albergar una central, al menos en nuestro país.
