Emplazamiento óptimo de un embalse en Cantabria
| Trabajo sobre SIG | |
|---|---|
| Título | EMPLAZAMIENTO ÓPTIMO DE UN EMBALSE EN CANTABRIA |
| Autores | Álvaro Conde Gallastegui
Alejandra de la Iglesia Tombo Diego Pontiveros Bermejo Ana Ragolta Villarroya |
| Asignatura | Sistemas de Información Geográfica Aplicados a la Ingeniería Civil |
| Curso | Curso 15/16 |
| Este artículo ha sido escrito por estudiantes como parte de su evaluación en la asignatura | |

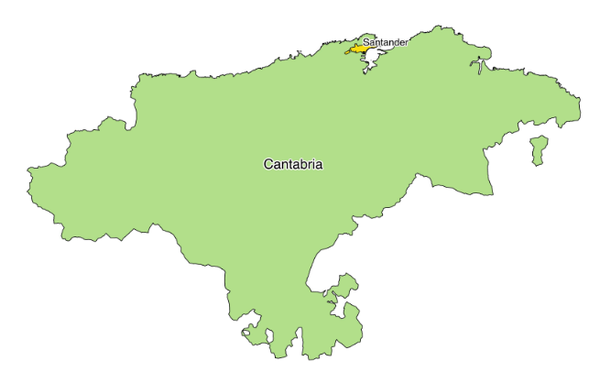

El objetivo que se persigue con este proyecto es determinar el emplazamiento óptimo de un embalse que abastezca de agua a la ciudad de Santander y sus alrededores. Sin entrar a valorar condicionantes técnicos sobre el tipo de presa, costes o resistencia, nuestro estudio tratará información referente a altitudes (para situar la presa por encima del nivel de Santander),proximidad a núcleos urbanos, precipitaciones y condicionantes topográficos y geológicos que puedan hacer que nos decantemos por uno u otro emplazamiento (cerrada estrecha, embalse extenso para evitar gran altura de presa, espacios protegidos…).
Partiremos de cuencas próximas (en torno a un radio aproximado de 50 km desde Santander) y valoraremos las condiciones anteriormente descritas, dotándolas de una calificación ponderando los distintos campos de estudio. Recurriremos a mapas geológicos, topográficos, de viales, datos de precipitaciones, Red Natura 2000 y espacios protegidos. De esta forma esperamos obtener una cerrada claramente superior a la demás en la que se podría realizar un embalse para Santander.
1 METODOLOGÍA
Los datos empleados para la elaboración del trabajo han sido los siguientes:
-BTN100; núcleos de población, embalses, presas, ríos, zonas protegidas y unidades administrativas.
-MDT200 del huso 30. Extraída del IGN:www.ign.es
-Datos pluviométricos obtenidos de distintas estaciones meteorológicas entre 1984 y 2010:
-Estaciones meteorológicas de Ojaiz, Mataporquera, Santander aeropuerto y Terán. Información extraída de la web www.meteocantabria.es -Estaciones meteorológicas en Castilla y León: Burgos aeropuerto y León (Virgen del Camino). Información extraída de www.aemet.es -Estación meteorológica de País Vasco: Bilbao aeropuerto. Información extraída de www.aemet.es
Los procedimientos seguidos para la realización del proyecto en QGIS han sido los siguientes:
-Buffer de 1km de los núcleos de población para buscar una distancia mínima y de 50km para una máxima desde Santander.
-Buffer de 5km para embalse, para no ubicar la nueva presa muy cerca de una preexistente.
-Uso de Grass para crear un mapa de pendientes.

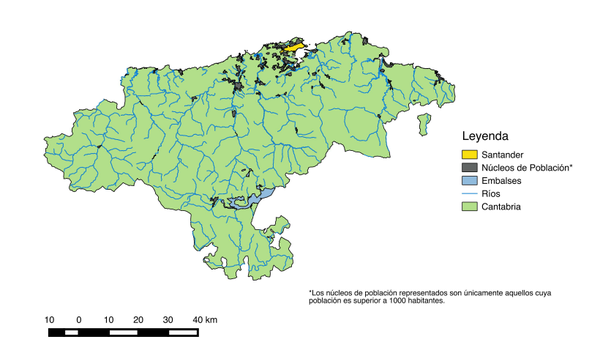

-Intersecciones para conseguir una única capa: de los núcleos de población, embalses, presas, ríos y zonas protegidas con la unidad administrativa de Cantabria.
-Polígono de Voronoy partiendo de los datos de las estaciones pluviométricas.
2 DESARROLLO DEL PROYECTO
Para seleccionar el emplazamiento óptimo dentro de la comunidad hemos considerado cuatro condicionantes: -Proximidad a embalses. -Respeto de zonas protegidas. -Cercanía a núcleos de población. -Acumulación de precipitaciones anuales.

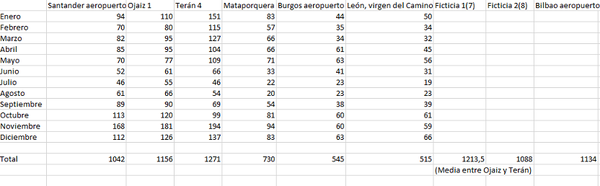

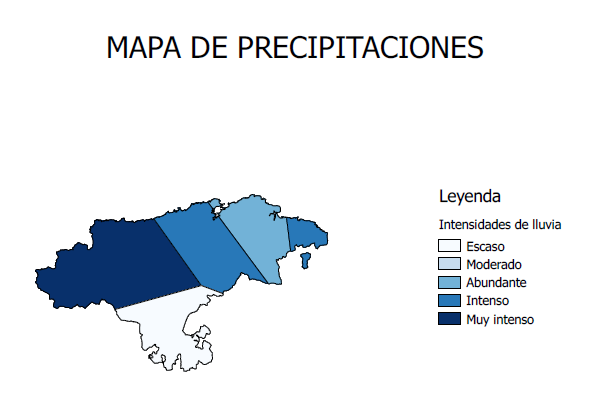

Todos a excepción de los datos pluviométricos se han podido obtener a través del BTN100. Nos interesa ubicar el embalse en una zona donde la acumulación de lluvias sea elevada para ello hemos planteado un mapa donde se divide Cantabria según la intensidad de precipitación. Para obtener dicho mapa nos hemos basado en los datos pluviométricos mencionados anteriormente: Hemos obtenido las medias mensuales de la precipitación en el periodo de tiempo entre 1984 y 2010, y con ellas hemos calculado la precipitación anual en cada estación.

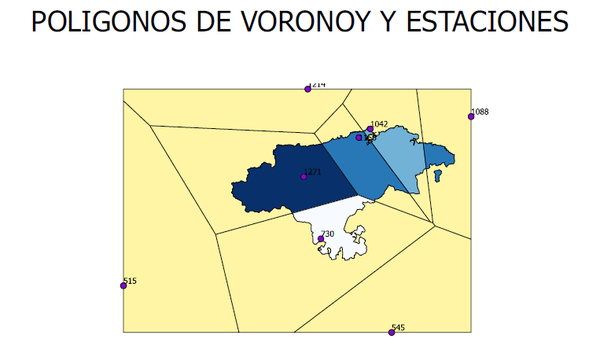

Posteriormente hemos creado en QGIS una capa vectorial de puntos metiendo las estaciones (sus coordenadas UTM) con sus respectivas precipitaciones anuales. Dado que al hacer Voronoy con las estaciones de Cantabria el polígono no cubría toda la comunidad hemos tenido que tomar datos de estaciones externas. De Castilla y León estudiamos las estaciones de Burgos y León y del País Vasco la estación del aeropuerto de Bilbao. Dado que en la zona costera próxima al límite de Cantabria no había estaciones disponibles hemos creado unas ficticias ubicadas en el mar para conseguir que la zona de la costa quedase cubierta por el polígono: La estación siete es resultado de la media entre la precipitación acumulada de Ojaíz y la de Terán, y la estación 8 es resultado de la media entre la precipitación acumulada de los aeropuertos de Bilbao y Santander.
Con estos datos de partida podemos crear el mapa en QGIS para buscar las zonas viables:

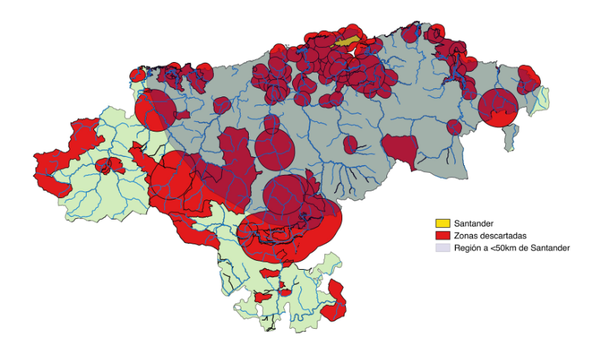

Dado que el BTN 100 nos proporcionaba información de toda España,hemos eliminado todas las unidades administrativas a excepción de la de Cantabria(desde la tabla de atributos). Posteriormente hemos intersecado dicha unidad con el resto de las capas del BTN 100 que necesitábamos (zonas protegidas, nucleos urbanos, embalses y ríos) para extraer sólo los datos de Cantabria. Para continuar hemos realizado los buffers ya mencionados anteriormente en el apartado de metodología,luego hemos unido todas las capas en una capa vectorial para descartar territorios no válidos. Para conseguir las cuencas vectoriales y las pendientes hemos cargado el MDT200 de la zona de Cantabria en Grass y hemos usado las funciones: r.watershed (cuencas) y r.slope (pendientes) Desde la IDE de Cantabria nos hemos descargado nueve hojas del suelo geológico en vectorial y hemos usado el comando combinar para juntar las distintas capas en una sola.
3 CONCLUSIÓN

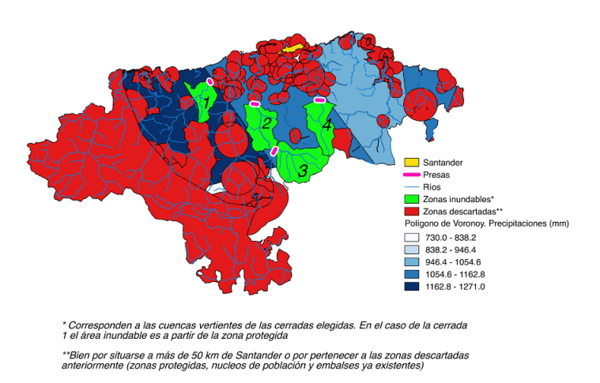

Según los criterios anteriores exceptuando la geología de la zona, hemos seleccionado 4 posibles ubicaciones para la presa y su correspondiente zona inundable.

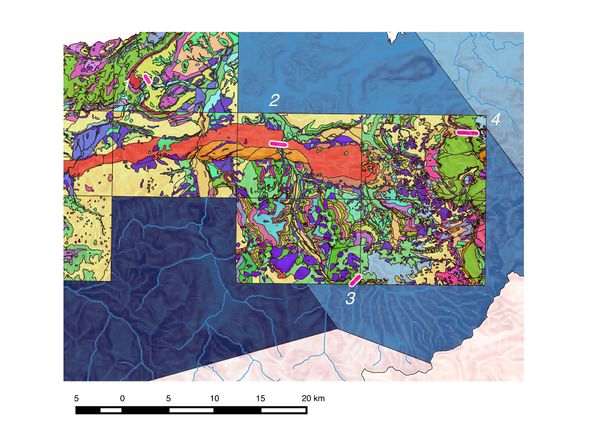

Para decantarnos por la opción más óptima debemos estudiar los tipos de suelo que coinciden en las distintas zonas elegidas. Pues no será viable construir una presa en un suelo que puede dar problemas a largo plazo.
Zona 1: Entre Cabezón de la sal y Santillana del Mar, se corresponde con arenisca limolita y lutita.
Zona 2: entre San Vicente de Toranzo y Villacarriedo Selaya, se corresponde con arenisca y lutita.
Zona 3: Vega de Pas, se corresponde con fangos arenosos y calizas.
Zona 4: entre Mirones y Asón, se corresponde con calizas.
Todas las zonas tienen en común: Ninguna se sitúa en una zona próxima a embalse pues no entran en el buffer de los 5 kilómetros de proximidad a cualquier embalse preexistente. Todas están en el radio de influencia de 50 kilómetros de Santander y respetan las zonas protegidas. Además todas ellas se ubican geográficamente en zonas de lluvias abundantes.

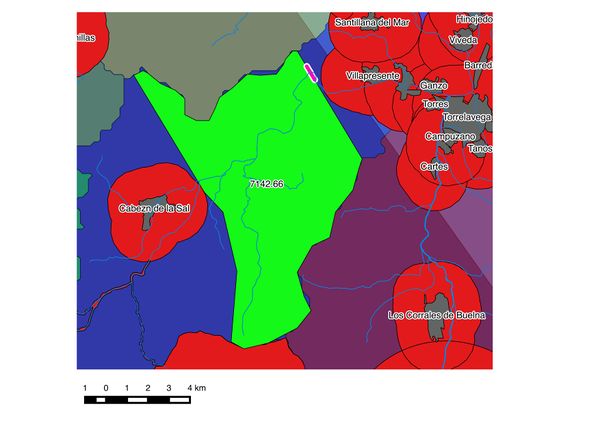

Dentro de las zonas, descartamos la tres y la cuatro por su geología, ya que las calizas son permeables y sufren karstificación. Las otras dos opciones son igual de válidas aunque nos decantamos por la zona uno pues hay una mayor precipitación, y aunque su área inundable sea inferior a la de la segunda zona (7140ha la primera y 11830ha la segunda, aproximadamente), es suficiente para albergar un embalse.
