CAÑADA REAL DE MADRID: PROPUESTA DE TRAZADO DE UN SENDERO CICLABLE
| Trabajo sobre SIG | |
|---|---|
| Título | CAÑADA REAL DE MADRID: PROPUESTA DE TRAZADO DE UN SENDERO CICLABLE |
| Autores | Álvaro Matías Acedo Antonio Ocaña Martín Juan Pablo García-Arias Vila |
| Asignatura | Sistemas de Información Geográfica Aplicados a la Ingeniería Civil |
| Curso | Curso 24/25 |
| Este artículo ha sido escrito por estudiantes como parte de su evaluación en la asignatura | |
Este proyecto tiene como objetivo el diseño de un sendero ciclable a lo largo de la Cañada Real Galiana en Madrid, con una longitud de 30 km, que conecta diversas áreas urbanas y naturales de la región. El trazado finaliza en Torrejón de Ardoz y se caracteriza por su conectividad ecológica y sostenibilidad. Este proyecto no solo promueve la movilidad sostenible, sino que también pone en valor el patrimonio histórico de la Cañada Real.
El diseño del recorrido incluye dos conexiones principales que mejoran la accesibilidad al sendero y lo integran en la red de rutas urbanas y rurales: una hacia el Anillo Verde de Madrid a través de Coslada y Vicálvaro, y otra hacia Getafe, siguiendo el Arroyo Culebro y el Cerro de los Ángeles. Para garantizar la seguridad y el confort de los usuarios, se han diseñado infraestructuras de apoyo como fuentes de agua cada 2 km, áreas de descanso cada 5 km y puntos de información distribuidos a lo largo de la ruta.
Este proyecto representa una nueva forma de recuperar y reutilizar un camino histórico para adaptarlo a las necesidades del siglo XXI, promoviendo un modelo de transporte sostenible y respetuoso con el medio ambiente.
1 Introducción

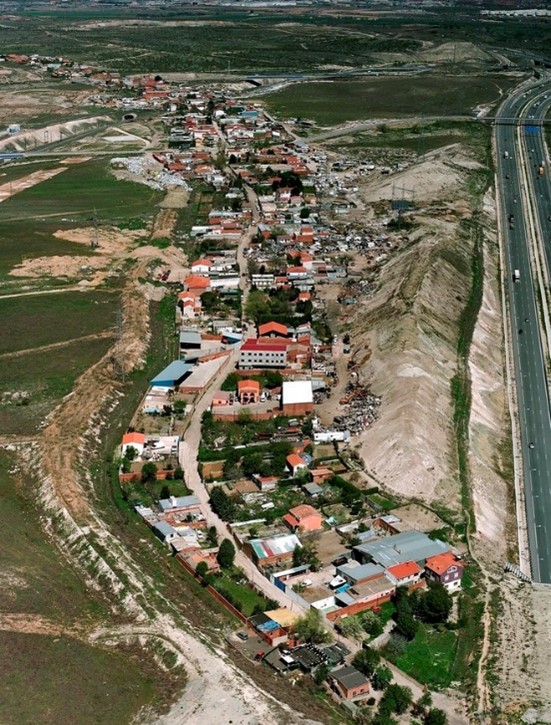

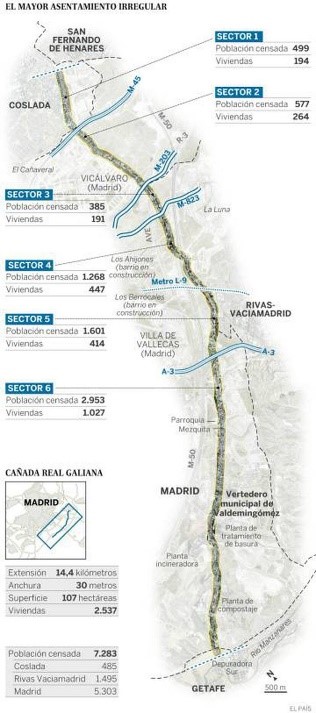

Las vías pecuarias forman parte del patrimonio histórico y cultural de España, representando antiguos caminos utilizados para la trashumancia del ganado. La Cañada Real Galiana, que atraviesa parte de la Comunidad de Madrid, es uno de los ejemplos más destacados de esta red de caminos tradicionales. Sin embargo, en las últimas décadas, el abandono progresivo de los usos ganaderos, junto con la presión urbanística y la falta de mantenimiento, han provocado la degradación de muchos tramos de estas vías, afectando tanto a su valor patrimonial como a su potencial uso recreativo y ambiental.
En este contexto, surge la necesidad de recuperar y revitalizar la Cañada Real, no únicamente como vestigio histórico, sino como un recurso vivo adaptado a las nuevas demandas sociales. La creciente preocupación por el desarrollo sostenible, la movilidad activa y el disfrute del medio natural demanda actuaciones que transformen estos corredores tradicionales en infraestructuras verdes multifuncionales. El ciclismo recreativo y de naturaleza, en particular, ha experimentado un auge notable, convirtiéndose en una herramienta eficaz para promover la actividad física, el turismo local y la concienciación ambiental.
El principal problema identificado es, por tanto, la falta de adecuación de la Cañada Real para un uso ciclable seguro, accesible y atractivo, respetando sus valores históricos y ambientales. La ausencia de infraestructuras de apoyo (como fuentes, áreas de descanso o señalización) dificulta su utilización por parte de ciclistas y senderistas. Además, la escasez de cobertura vegetal en algunos tramos incrementa la exposición al sol y reduce el confort de los usuarios.
La propuesta de este trabajo responde a esta problemática mediante el diseño de un sendero ciclable sobre el trazado de la Cañada Real, acompañado de infraestructuras básicas y la creación de un corredor verde que proporcione sombra, proteja el entorno y favorezca la biodiversidad. De esta forma, se busca recuperar el valor funcional de la Cañada Real, integrándola en una estrategia de movilidad sostenible y puesta en valor del territorio.
2 Metodología
La metodología para la creación del sendero ciclable ha incluido la recopilación de diversos datos geoespaciales y la utilización de herramientas especializadas como QGIS para el análisis, diseño y visualización del trazado. Se utilizaron varias capas de datos para asegurar la precisión del trazado y adaptarlo a las necesidades de los ciclistas y caminantes:
- Trazado de la Cañada Real Galiana: Se ha utilizado el trazado histórico de la Cañada Real como la base del recorrido, adaptándolo en ciertas zonas para mejorar la accesibilidad.
- Ortofotografía del PNOA: Se empleó la ortofotografía actualizada de la Comunidad de Madrid para obtener detalles precisos sobre el terreno y los obstáculos urbanos que pudieran interferir con el trazado.
- Modelo Digital del Terreno (MDT): A partir del MDT se realizó un análisis de pendientes para identificar las zonas más favorables para el paso de ciclistas, evitando áreas de alta inclinación y suavizando aquellas de mayor pendiente.
- Mapa de Zonas Protegidas LIC/ZEPA: En lugar de un mapa de usos del suelo, se utilizó un mapa de zonas protegidas por su valor ecológico, para asegurar que el trazado respetara los límites de estas áreas y no interfiriera con la fauna o flora autóctona.
Diseño del Trazado y Conexiones
A partir de los datos geoespaciales, se diseñó un trazado de 30 km que incluye dos conexiones clave: una con el Anillo Verde de Madrid y otra con Getafe, a través del Arroyo Culebro y el Cerro de los Ángeles. Estas conexiones proporcionan una mayor accesibilidad y permiten al sendero integrarse dentro de la red de rutas verdes de Madrid.
Se ha empleado la herramienta Profile Tool de QGIS para generar un perfil de pendientes que ha permitido ajustar el trazado y verificar la viabilidad de la ruta, asegurando que se trata de un recorrido accesible para ciclistas de diversos niveles.
3 Resultados
A continuación, se describen los resultados obtenidos en cada una de las fases del proyecto, así como las herramientas utilizadas para asegurar la viabilidad y el éxito de la propuesta.
Diseño del Trazado
El diseño del trazado ciclable comenzó con la identificación de las zonas clave de la Cañada Real que podrían convertirse en un recorrido accesible y seguro para ciclistas y caminantes. Con una longitud final de 30 km, el sendero atraviesa zonas urbanas y rurales, ofreciendo una experiencia diversa para los usuarios. El trazado sigue en gran medida la ruta tradicional de la Cañada Real, pero se realizaron adaptaciones para evitar zonas de alta pendiente, cruces peligrosos y áreas de urbanización reciente que pudieran dificultar la circulación.
Para ello, se utilizó el Modelo Digital del Terreno (MDT) con el que se generó un perfil altimétrico de la ruta. Utilizando la herramienta Profile Tool de QGIS, se detectaron los tramos de mayor pendiente que requerían ajustes, logrando suavizar los desniveles para garantizar la comodidad y seguridad de los ciclistas. Como resultado, el sendero está diseñado con un pendiente máximo suave, adecuado tanto para ciclistas experimentados como para principiantes.
Una de las decisiones clave fue la adaptación del trazado a las zonas protegidas, en donde se integraron con especial cuidado los valores ecológicos del entorno. La ruta evita la invasión de espacios naturales sensibles y respeta los límites de las zonas LIC (Lugares de Importancia Comunitaria) y ZEPA (Zonas de Especial Protección para las Aves), conforme a las normativas medioambientales vigentes. Esto no solo asegura la conservación del hábitat, sino que también pone en valor la riqueza natural de la Cañada Real.
Conexiones con Infraestructuras Externas
Una de las características más destacadas de este proyecto es la integración de la vía ciclable con otras infraestructuras urbanas y naturales de Madrid. En total, se han diseñado dos conexiones principales:
- Conexión con el Anillo Verde de Madrid: Esta conexión se realiza a través de Coslada y Vicálvaro, integrando el sendero con la red de rutas verdes ya existentes en la ciudad. El Anillo Verde de Madrid es una de las principales infraestructuras de movilidad sostenible, y al conectar la Cañada Real con esta red, se amplía la accesibilidad del sendero y se fomenta el uso de la bicicleta como medio de transporte en la ciudad.
- Conexión a Getafe: La segunda conexión se realiza a través del Arroyo Culebro y el Cerro de los Ángeles, lo que permite conectar la Cañada Real con el sur de Madrid. Esta ruta, además de facilitar el acceso a Getafe, ofrece a los ciclistas una experiencia diferente al atravesar áreas naturales como el Cerro de los Ángeles, uno de los espacios más emblemáticos de la región. Esta conexión también contribuye a mejorar la movilidad intermunicipal en la zona sur de Madrid, facilitando el acceso a otros parques y espacios naturales.
Estas conexiones permiten que el sendero no solo sea un espacio de recreación, sino también una infraestructura útil para la movilidad urbana y la interconexión de zonas rurales y urbanas, contribuyendo al desarrollo de una red de transporte sostenible en Madrid.
Infraestructuras de Apoyo
El diseño del sendero incluye varias infraestructuras de apoyo que garantizan una experiencia cómoda, segura y accesible para los usuarios. A lo largo de los 30 km del recorrido, se han distribuido las siguientes infraestructuras:
- Fuentes de agua: Instaladas cada 2 km para garantizar que los ciclistas y caminantes tengan acceso frecuente a agua potable. Este aspecto es clave para la comodidad y seguridad de los usuarios, especialmente en los días de calor.
- Áreas de descanso: Situadas cada 5 km, estas áreas cuentan con bancos y mesas de picnic, lo que permite a los usuarios descansar y disfrutar del paisaje. Además, algunas de estas áreas están ubicadas en puntos estratégicos que ofrecen vistas panorámicas de los paisajes que atraviesa la Cañada Real, lo que mejora la experiencia recreativa del recorrido.
- Puntos de información: Distribuidos a lo largo de la ruta, estos puntos ofrecen información educativa y cultural sobre la historia de la Cañada Real, su uso histórico en la trashumancia, la flora y fauna locales, y las especies que habitan la zona. Cada punto de información está diseñado para ser interactivo y accesible para todos los usuarios, proporcionando contenido visual y escrito que explica el contexto histórico y ecológico del sendero.
Estas infraestructuras contribuyen significativamente a que el sendero sea una ruta cómoda tanto para ciclistas como para caminantes, y fomentan el uso del sendero no solo como un espacio recreativo, sino también como un espacio educativo que sensibiliza sobre la importancia del patrimonio cultural y natural.
Perfil de Pendientes y Accesibilidad
El perfil de pendientes generado con la herramienta Profile Tool de QGIS ha sido fundamental para garantizar que el sendero sea adecuado para ciclistas de diferentes niveles de habilidad. El análisis detallado de la altimetría del recorrido ha permitido identificar las zonas más difíciles y realizar los ajustes necesarios para suavizar las pendientes, asegurando una experiencia accesible para todos.
El trazado ha sido diseñado para facilitar la circulación de ciclistas de nivel principiante, lo que significa que la mayoría del recorrido está libre de pendientes pronunciadas. Para las zonas con mayor desnivel, se han incorporado zonas de descanso donde los usuarios pueden detenerse y recuperarse antes de continuar el trayecto.
El sendero también ha sido diseñado para cumplir con los estándares de accesibilidad universal, lo que significa que es apto para personas con movilidad reducida, en la medida en que las características del terreno lo permiten.
Valor Ecológico y Cultural
Uno de los principales logros del proyecto ha sido integrar la preservación ecológica con el diseño del sendero. A lo largo del recorrido, el sendero atraviesa varias zonas LIC/ZEPA, que son áreas de gran valor ecológico. Estas zonas están protegidas por la legislación europea debido a su biodiversidad y su importancia para la conservación de especies. El diseño del sendero respeta estos límites, minimizando el impacto ambiental y contribuyendo a la protección de la fauna y flora local.
El sendero también actúa como un corredor ecológico, conectando diversas áreas verdes y creando una ruta continua para especies de fauna local. Este corredor no solo facilita la circulación de los animales, sino que también mejora la conectividad ecológica en el entorno urbano, permitiendo que especies que anteriormente estaban aisladas puedan desplazarse más libremente.
Además, el proyecto tiene un fuerte componente cultural. La Cañada Real Galiana es un símbolo del patrimonio histórico de Madrid, y el sendero no solo preserva su trazado, sino que también educa a los usuarios sobre la historia de la trashumancia, una de las tradiciones ganaderas más antiguas de España.
4 Conclusiones
El desarrollo de este proyecto ha permitido constatar el enorme potencial que ofrecen las vías pecuarias, y en particular la Cañada Real de Madrid, como espacios multifuncionales capaces de combinar patrimonio histórico, movilidad sostenible y mejora ambiental.
Con una longitud de 30 km, el sendero no solo ofrece una ruta accesible para ciclistas y caminantes, sino que también contribuye significativamente a la conservación de la biodiversidad y a la integración de las infraestructuras verdes en la ciudad.
El trazado final ha sido cuidadosamente diseñado para adaptarse a las características del terreno, respetando las zonas de alta pendiente y las áreas urbanizadas, mientras que al mismo tiempo se han incorporado elementos de infraestructura de apoyo, como fuentes de agua, áreas de descanso y puntos de información. Estas infraestructuras garantizan una experiencia cómoda y segura para los usuarios, promoviendo el uso del sendero como una vía de recreación y ejercicio físico accesible para todos.
Las conexiones con otras rutas de movilidad sostenible, como el Anillo Verde de Madrid y la conexión a Getafe, amplían la funcionalidad del sendero, integrándolo dentro de una red más amplia de espacios verdes y mejorando la accesibilidad intermunicipal. Estas conexiones hacen que el sendero no solo sea un espacio recreativo, sino también una alternativa viable de transporte para los desplazamientos urbanos y rurales, fomentando el uso de la bicicleta como medio de transporte sostenible.
El proyecto también ha puesto un énfasis particular en la preservación ecológica, garantizando que el trazado respete las zonas protegidas LIC/ZEPA, contribuyendo así a la conservación de la fauna y flora local. La creación de un corredor ecológico a lo largo del sendero mejora la conectividad entre diferentes ecosistemas y promueve la movilidad de las especies locales.
Además, el valor cultural de la Cañada Real Galiana ha sido preservado a través de los puntos de información, que permiten a los usuarios conocer la historia de la trashumancia y el patrimonio cultural que esta vía ha representado a lo largo de los siglos. La educación ambiental y cultural juega un papel importante en este proyecto, sensibilizando a los usuarios sobre la importancia del patrimonio natural y histórico de Madrid.
En resumen, este proyecto de sendero ciclable es un ejemplo de cómo se puede integrar la movilidad sostenible con el respeto por el medio ambiente y la cultura. La recuperación de la Cañada Real Galiana como espacio accesible no solo mejora la calidad de vida de los residentes, sino que también ofrece una alternativa de transporte saludable y respetuosa con el entorno, al mismo tiempo que preserva un valioso patrimonio histórico
5 Anejos
A continuación, se presenta una serie de anexos que complementan y enriquecen el contenido principal del proyecto. Estos documentos incluyen mapas temáticos generados en QGIS, fichas interpretativas de los puntos de información, , y otros elementos gráficos que permiten visualizar y entender mejor la propuesta. Su inclusión tiene como objetivo proporcionar una visión más completa del trabajo realizado y facilitar la comprensión tanto técnica como conceptual del proyecto.

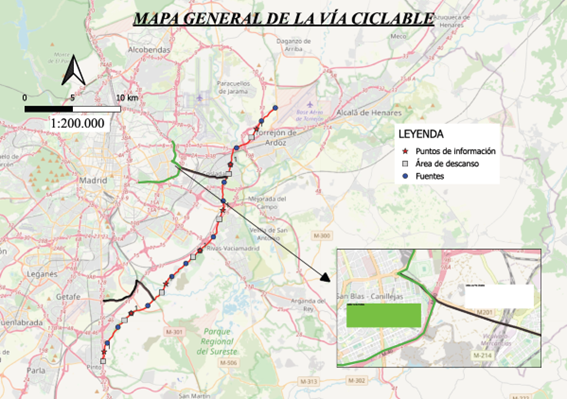

- Anejo I. Mapa general del trazado ciclable sobre ortofotografía

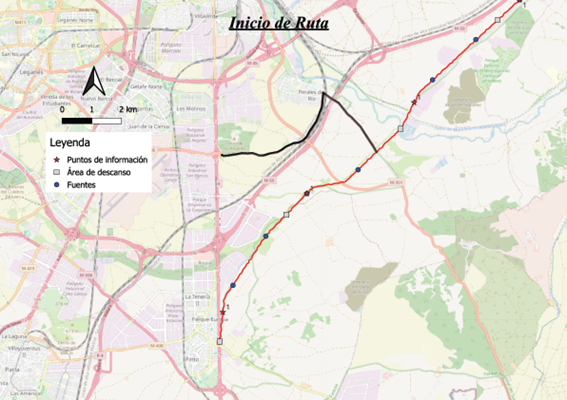

- Anejo II. Mapa Inicio de Ruta

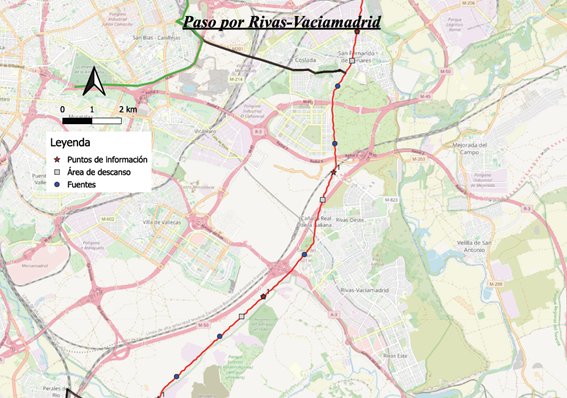

- Anejo III. Mapa Paso por Rivas-Vaciamadrid

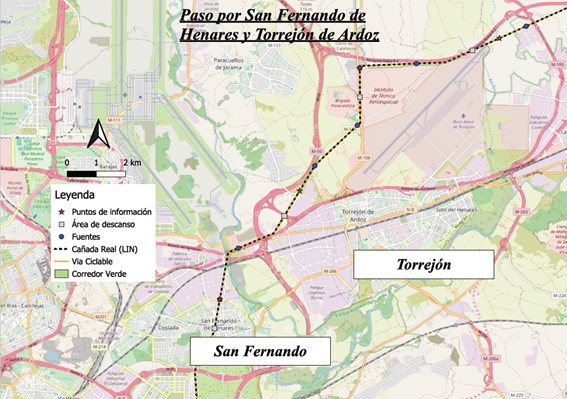

- Anejo IV. Mapa Paso por San Fernando de Henares y Torrejón de Ardoz

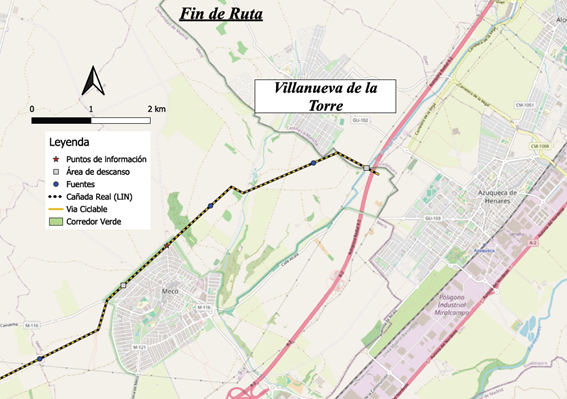

- Anejo V. Mapa Fin de Ruta

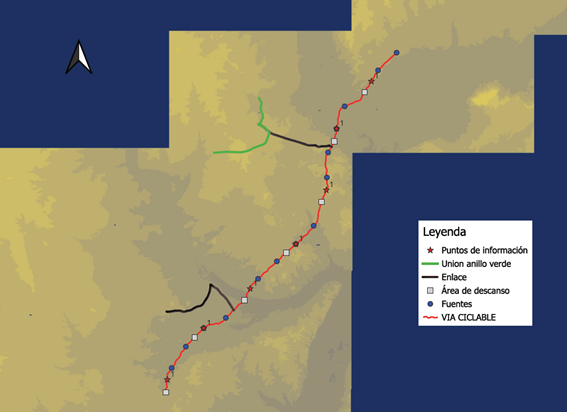

- Anejo VI. Mapa de elevaciones

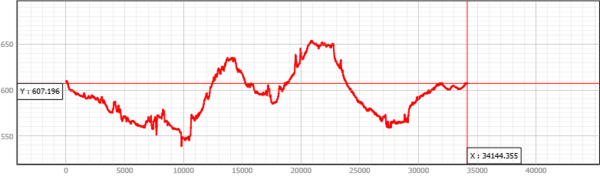

- Anejo VII. Perfil altimétrico del recorrido completo

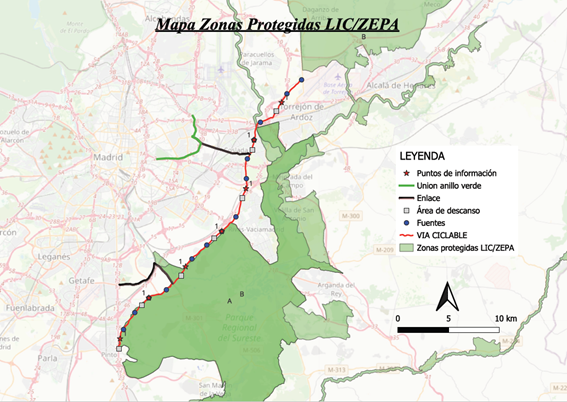

- Anejo VIII. Mapa Zonas Protegidas LIC/ZEPA
