Ondas y campos vectoriales en un arco (Grupo 32)

Trabajo realizado por estudiantes
Título	Ondas y campos vectoriales en un arco. Grupo 32
Asignatura	Teoría de Campos
Curso	2025-26
Autores	Isabella Eugenia Acosta Montoya Macarena Gil Andrés Guillermo Polo Toledo Marta de la Quintana Zubiría Liam O'Hea Kith
Este artículo ha sido escrito por estudiantes como parte de su evaluación en la asignatura

1 Dibujo del Mallado

Mallado del arco realizado a través de Matlab:

Dibujo del mallado del arco mediante MatLab.

% Paso de muestreo
h = 0.1;

% Valor de u (radios)
u = 1:h:2;

% Calculo de lo puntos que caben aproximadamente
puntos = round(pi/h) + 1;

% Vector v (ángulos) de 0 a pi
v = linspace(0, pi, puntos);

% Matrices de coordenadas polares
[rho, theta] = meshgrid(u, v);

% Conversión a Cartesianas
xx = rho .* cos(theta);
yy = rho .* sin(theta);


plot(xx, yy, 'r');

hold on %Se mantiene el gráfico para añadir las líneas radiales

plot(xx', yy', 'r');

hold off

% Ajustes finales visuales
axis equal
axis([-3, 3, -0.5, 2.5]);
title('Arco II');

2 Dibujo de la temperatura

La temperatura del arco se distribuye siguiendo la función [math] T(x,y)=(x-y)^{2} [/math]. A continuación se muestra dicha distribución de temperatura, utilizando curvas de nivel que muestran los puntos que se encuentran a la misma temperatura.

Representación de la temperatura del arco

% Paso de muestreo
h = 0.1;
% Valor de u (radios)
u = 1:h:2;
% Cálculo de cuántos puntos caben aproximadamente
puntos = round(pi/h) + 1;
% Vector v (ángulos) de 0 a pi
v = linspace(0, pi, puntos);
% Matrices de coordenadas polares
[rho, theta] = meshgrid(u, v);
% Conversión a Cartesianas
xx = rho .* cos(theta);
yy = rho .* sin(theta);
% Expresión de la temperatura
T = (xx-yy).^2;

% Representación de la temperatura
figure
contourf(xx,yy,T,10)
colorbar
title('Temperatura')
xlabel('x'); ylabel('y')
axis equal
axis([-3,3,-3,3])

3 Cálculo y dibujo del gradiente de la Temperatura

El gradiente térmico es un vector que muestra cómo cambia la temperatura en el por unidad de distancia, indicando la dirección en que aumenta más rápidamente. Se calcula el gradiente de la temperatura, obteniendo [math]\nabla T(x,y)=(2(x-y),-2(x-y))[/math].

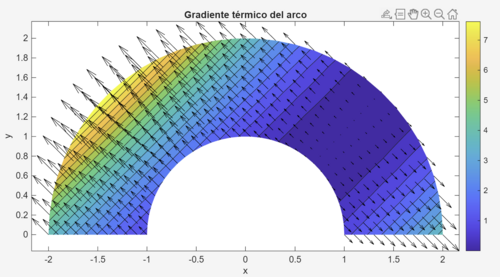

Representación de la temperatura del arco

% Paso de muestreo h = 0.1; % Valor de u (radios) u = 1:h:2; % Cálculo de cuántos puntos caben aproximadamente puntos = round(pi/h) + 1; % Vector v (ángulos) de 0 a pi v = linspace(0, pi, puntos); % Matrices de coordenadas polares [rho, theta] = meshgrid(u, v); % Conversión a Cartesianas xx = rho .* cos(theta); yy = rho .* sin(theta); % Expresión de la temperatura T = (xx - yy).^2;

% Gradiente Tx = 2.*(xx-yy); Ty = -2.*(xx-yy);

% Representación del gradiente figure contourf(xx,yy,T,20) hold on quiver(xx,yy,Tx,Ty,'k') hold off

axis equal colorbar title('Gradiente térmico del arco') xlabel('x') ylabel('y')

4 Dibujo del campo de vectores en los puntos del mallado del sólido

Texto en negrita

Representamos el campo de vectores de deslizamiento en una mitad de anillo en dos dimensiones. Nos dan el campo [math]\ltmi\gtu\lt/mi\gt\ltmo\gt(\lt/mo\gt\ltmi\gtρ\lt/mi\gt\ltmo\gt,\lt/mo\gt\ltmi\gtθ\lt/mi\gt\ltmo\gt)\lt/mo\gt\ltmo\gt=\lt/mo\gt\ltmfrac\gt\ltmn\gt1\lt/mn\gt\ltmn\gt5\lt/mn\gt\lt/mfrac\gt\ltmfenced\gt\ltmrow\gt\ltmi\gtρ\lt/mi\gt\ltmo\gt-\lt/mo\gt\ltmn\gt1\lt/mn\gt\lt/mrow\gt\lt/mfenced\gt\ltmi\gtρ\lt/mi\gt\ltmsub\gt\ltmi\gte\lt/mi\gt\ltmi\gtρ\lt/mi\gt\lt/msub\gt[/math]

6 Divergencia de u

Se calculará la divergencia siguiendo la siguiente fórmula:

[math] \nabla ·\overrightarrow{u}= \frac{1}{\rho}\left( \frac{\partial }{\partial \rho}\left( \rho u_{\rho} \right) + \frac{\partial }{\partial \theta}\left( u_{\theta} \right) \right)=\frac{3\rho-2}{5} [/math]
La divergencia aumenta en función de [math] \rho [/math].

Cálculo y dibujo de la divergencia de [math]\overrightarrow{u}[/math] a través de matlab:

Dibujo de la divergencia en el arco mediante MatLab.

%Intervalos de las variables
w=10;
p=80;
u=linspace(1,2,w);
v=linspace(0,pi,p);

%mallado
[U,V] = meshgrid(u,v);
X = U.*cos(V);
Y = U.*sin(V);

%divergencia
DIVu = (3.*U - 2)./5;

%gráfica
surf(X,Y,DIVu)
view(2)
axis equal;
colorbar;
title('Divergencia en el arco');
axis([-3, 3, -0.5, 2.5]);

7 Rotacional de u

Se calculará el rotacional siguiendo la siguiente fórmula:

[math] \nabla \times \overrightarrow{u}=\frac{1}{\rho} \begin{vmatrix} \overrightarrow{e_{\rho}} & \overrightarrow{e_{\theta}} & \overrightarrow{e_{z}}\\ \frac{\partial }{\partial \rho}& \frac{\partial }{\partial \theta}& \frac{\partial }{\partial z} \\ u_{\rho}& \rho u_{\theta} & u_{z} \end{vmatrix}=\frac{1}{\rho}·\begin{vmatrix} \overrightarrow{e_{\rho}} &\overrightarrow{e_{\theta}} & \overrightarrow{e_{z}}\\ \frac{2\rho-1}{5}& 0& 0 \\ \frac{\rho^{2}-\rho}{5} & 0 & 0 \end{vmatrix}=0\overrightarrow{e_{\rho}}+0\overrightarrow{e_{\theta}}+0\overrightarrow{e_{z}} [/math]

Si el rotacional es 0 [math] \Longrightarrow [/math] El campo es conservativo.

9 Tensiones tangenciales respecto al plano ortogonal a [math]\vec e_\rho[/math]

En este apartado se calcularán las tensiones tangenciales, especificamente con [math]\left | \sigma\cdot \vec e_{\rho}-(\vec e_{\rho}\cdot \sigma \cdot\vec e_{\rho}) \vec e_{\rho} \right |[/math].

Haciendo referencia a los datos adquiridos en el apartado anterior, comenzamos:

[math]|σ·\vec e_ρ-(\vec e_ρ·σ·\vec e_ρ)·\vec e_ρ| = \left | \begin{pmatrix} \ \frac{sen(θ)}{2\rho} & \frac{cos(θ)}{2\rho} & 0 \\ \frac{cos(θ)}{2\rho} & \frac{3sen(θ)}{2\rho} & 0 \\ 0 & 0 & \frac{sen(θ)}{2\rho} \end{pmatrix}·\begin{pmatrix} 1\\0\\0 \end{pmatrix} - \frac{sen(θ)}{2\rho}·\begin{pmatrix} 1\\0\\0 \end{pmatrix}\right | = \left | \begin{pmatrix} 0\\ \frac{cos(θ)}{2\rho}\\0 \end{pmatrix}\right| [/math]

10 Tensiones tangenciales respecto al plano ortogonal a [math]\frac{1}{\rho}[/math][math]\vec e_\theta[/math]

En este apartado se calcularán las tensiones tangenciales, especificamente con [math]\left | \sigma\cdot \vec e_{\rho}-(\vec e_{\theta}\cdot \sigma \cdot\vec e_{\theta}) \vec e_{\theta} \right |[/math].

11 Masa aproximando la integral numéricamente

La densidad de la placa viene dada por la función [math] d(\rho,\theta)=1 + e^{\rho^2 \cos\theta} [/math]. A partir de este dato se va a calcular la masa del arco. La coordenada [math] \rho [/math] conservará el radio del arco y [math] \theta [/math] es un ángulo que queda comprendido entre 0 y [math] \pi [/math], por tanto: [math] (\rho,\theta)=\left[ 1;2 \right]\times \left[ 0,\pi \right] [/math]
La integral quedaría expresada de la siguiente manera:
M = [math] \int_{0}^{\pi} \int_{1}^{2} \left(1 + e^{\rho^2 \cos \theta}\right) \rho \, d\rho \, d\theta [/math]
Sin embargo, se va a resolver numéricamente.
Masa del arco utilizando métodos numéricos (Método Trapecio):

% MATLAB Code para calcular la masa
% Densidad: d(rho, theta) = 1 + exp(rho^2 * cos(theta))
% Región: 1 <= rho <= 2, 0 <= theta <= pi
% Parámetros y Límites de integración
rho_min = 1;
rho_max = 2;
theta_min = 0;
theta_max = pi;
% Subintervalos
N_rho = 50;
N_theta = 100;
% Tamaño del paso (h) para cada variable
h_rho = (rho_max - rho_min) / N_rho;
h_theta = (theta_max - theta_min) / N_theta;
% Mallado de la superficie
rho_vec = linspace(rho_min, rho_max, N_rho + 1);
theta_vec = linspace(theta_min, theta_max, N_theta + 1);
[RHO, THETA] = meshgrid(rho_vec, theta_vec);
% Función densidad
D = RHO .* (1 + exp(RHO.^2 .* cos(THETA)));
% Cálculo de los Pesos de la Regla del Trapecio
% Pesos para la dirección rho
w_rho = ones(N_rho + 1, 1);
w_rho(1) = 0.5;
% Pesos para la dirección theta
w_theta = ones(N_theta + 1, 1);
w_theta(1) = 0.5;
w_theta(end) = 0.5;
% Fórmula Matricial de la Integral Doble (Método del Trapecio)
M = h_rho * h_theta * (w_theta') * F * w_rho;
% Resultado de la masa
fprintf('Masa (M) aproximada: %.5f\n', M)
