Indicador de inundaciones de la Comunidad de Madrid
| Trabajo sobre SIG | |
|---|---|
| Título | Riesgo de inundaciones en la Comunidad de Madrid |
| Autores | Eduardo Casado Pérez
Emilio Villegas Maroto Zhao Qiao Qiao |
| Asignatura | Sistemas de Información Geográfica Aplicados a la Ingeniería Civil |
| Curso | |
| Este artículo ha sido escrito por estudiantes como parte de su evaluación en la asignatura | |
Contenido
1 Introducción
La inundabilidad es un fenómeno natural que afecta tanto a zonas rurales como urbanas y que se encuentra entre los desastres naturales más devastadores en términos de impacto económico, social y ambiental. En los últimos años, el aumento de la frecuencia e intensidad de episodios de lluvias torrenciales ha puesto de manifiesto la vulnerabilidad de numerosas localidades en España, incluidas grandes ciudades como Madrid, que históricamente se han considerado menos expuestas a este riesgo debido a su ubicación en el interior de la península. Sin embargo, los eventos recientes, tanto en Madrid como en otras regiones del país, evidencian que el cambio climático, la urbanización descontrolada y el deterioro de las infraestructuras de drenaje pueden aumentar los efectos de las inundaciones, afectando tanto a la población como a las infraestructuras.
Un caso bastante actual como la Dana de hace un par de meses en Valencia hace evidente la importancia de este tipo de estudios para intentar evitar o disminuir los efectos en la mayor medida de lo posible estas catástrofes. Sirviendo como recordatorio de que las grandes ciudades, independientemente de su ubicación geográfica, enfrentan riesgos significativos de inundación debido al impacto combinado del cambio climático y la urbanización.
En Madrid, aunque la ciudad está alejada de grandes masas de agua como el mar, cuenta con una red hidrográfica importante, compuesta por ríos como el Manzanares y el Jarama que, en momentos de lluvias extremas, pueden desbordarse y generar inundaciones localizadas. Además, la intensa urbanización y la impermeabilización del suelo en muchas áreas han reducido significativamente la capacidad de infiltración del agua, incrementando el riesgo de acumulaciones de agua y desbordamientos. A lo largo de las últimas décadas, Madrid ha experimentado episodios significativos de inundaciones urbanas, lo que resalta la importancia de un adecuado análisis de inundabilidad para prevenir y mitigar futuros desastres.
2 Objetivos
Los objetivos de este estudio son los siguientes:
-Identificar áreas susceptibles a inundaciones en Madrid.
-Analizar los daños producidos por lluvias extremas en la Comunidad de Madrid.
-Comparar un caso real con los datos estudiados.
3 Resultados
3.1 Cuencas y Periodos de retorno
Primero hemos identificado las diferentes cuencas hidrográficas de la Comunidad de Madrid.
Una vez identificadas las cuencas, hallamos los distintos períodos de retorno para cada cuenca, T50, T100 Y T500.

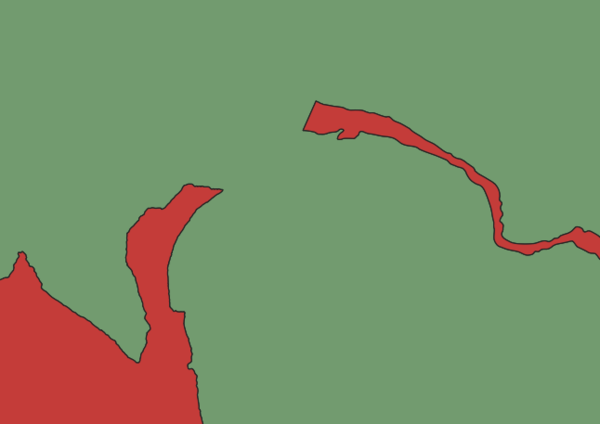

A simple vista no se puede apreciar la diferencia entre cada periodo de retorno, esto es una buena señal ya que nos indica la estabilidad y homogeneidad de los datos históricos. Aún así, existe una pequeña variación entre ellos como podemos apreciar en la siguiente imagen.
3.2 Municipios de la Comunidad de Madrid
Como hemos observado que la variación entre los periodos es mínima vamos a trabajar con el periodo de retorno 500. Primero vamos a analizar cuales son los municipios más afectados de la Comunidad de Madrid.
A continuación se muestran los resultados de los municipios más afectados en función del área.
3.3 Parcelas de la Comunidad de Madrid
Vamos a analizar las parcelas de Madrid. Al igual que con los municipios, se muestran todas las parcelas existentes en la Comunidad de Madrid y aquellas afectadas por el periodo de retorno T500.
En las siguientes tablas se recogen las áreas afectadas en función de su uso, así como el número de parcelas afectadas de cada uso.
3.4 La DANA de 2023 en Aldea del Fresno
Uno de los casos recientes más destacados ocurrió en Aldea del Fresno, en septiembre de 2023. Un evento de lluvias torrenciales asociado a la DANA (Depresión Aislada en Niveles Altos) provocó el desbordamiento del río Alberche y varios de sus afluentes, lo que tuvo consecuencias devastadoras. El fenómeno afectó a numerosas infraestructuras, arrastrando vehículos y dejando comunidades incomunicadas. Este evento puso de manifiesto la vulnerabilidad de las localidades situadas en las proximidades de los ríos y arroyos, incluso en áreas que no suelen considerarse tradicionalmente en riesgo de inundación.
En el caso de Madrid, las inundaciones urbanas suelen estar asociadas a episodios de lluvias intensas que, en ocasiones, colapsan el sistema de alcantarillado. En septiembre de 2021, la ciudad experimentó un evento de estas características, con precipitaciones que superaron los 50 mm en menos de una hora en algunos puntos, lo que generó inundaciones en varias calles y carreteras principales, causando interrupciones en el tráfico y daños materiales. A nivel de la Comunidad de Madrid, las áreas rurales y suburbanas, como Aldea del Fresno, se ven afectadas principalmente por el desbordamiento de ríos y arroyos, mientras que en las zonas urbanas el problema es más frecuente debido a la incapacidad de los sistemas de drenaje para evacuar grandes volúmenes de agua.
Las siguientes imágenes están sacadas de la página Copérnicus para la cuál se utilizan enormes cantidades de datos globales procedentes de satélites y sistemas de medición terrestres, aéreos y marítimos para proporcionar información que ayude a las administraciones públicas y otras organizaciones internacionales a mejorar la calidad de vida de los ciudadanos europeos Los servicios de información proporcionados son de acceso gratuito y abierto para sus usuarios. En ellas podemos ver la magnitud de los daños provocados por la DANA.
Con la ayuda de QGIS hemos querido recrear este estudio hecho por Copérnicus para valorar si nuestro indicador de inundaciones se asemeja al de un caso real en caso de que una catástrofe de estas dimensiones ocurra. Para ello emplearemos la misma metodología que hemos usado para el cálculo de municipios y parcelas afectadas. A continuación, se muestran dos de los municipios, Aldea del Fresno y Villamanta, afectados por la DANA para los periodos de retorno T50 (rojo), T100 (Naranja) Y T500 (Verde).

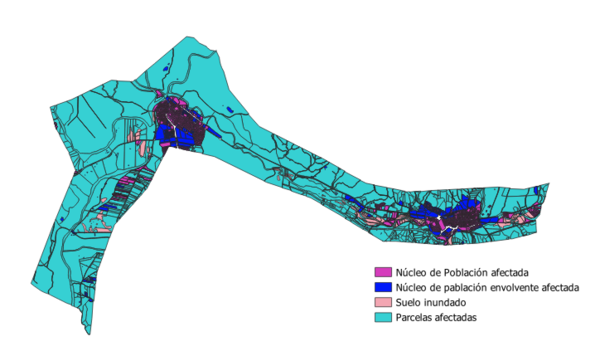

Una vez obtenidos los periodos de retorno, vamos a utilizar el periodo de retorno T500 para ver que núcleos de población, parcelas y edificios son afectados.
.jpeg)
Por último se muestra una tabla con las áreas afectadas por la DANA en función de su uso.
4 Conclusiones
Viendo las semejanzas de la página de Copérnicus con la realizada en QGIS podemos concluir que nuestro indicador se asemeja bastante a la realidad, aunque también hay que tener en cuenta que en varias de las capas que hemos utilizado hay zonas de las que no se tienen datos y hay zonas en las que los ríos se cortan y no se pueden estudiar con esas capas. A pesar de las limitaciones, casos como el de Aldea del Fresno reflejan la importancia de realizar estudios de inundabilidad en Madrid y sus alrededores. Estos estudios permiten identificar tanto las áreas más vulnerables como las zonas más afectadas, siendo las superficies agrícolas y naturales las más damnificadas de toda la Comunidad de Madrid. Estas últimas tienen una mayor capacidad de absorción de agua y, por tanto, son menos susceptibles a los efectos de las lluvias intensas. No obstante, es esencial que estas áreas se conserven adecuadamente para mantener su función de protección contra las inundaciones.
Por otro lado, aunque la superficie residencial afectada es menor en comparación con las áreas naturales y agrícolas, su impacto es considerable debido a la gran concentración de ciudadanos en estas zonas. Aunque en términos de superficie la cantidad afectada no es tan elevada, abarca un gran número de parcelas, lo que incrementa directamente el número de personas vulnerables. Por lo tanto, es crucial implementar medidas de mitigación y planificación urbana que aborden el riesgo de inundación en áreas residenciales. Este tipo de análisis, utilizando herramientas avanzadas como QGIS, no solo ayuda a comprender mejor los riesgos, sino también a diseñar infraestructuras más resilientes y a planificar intervenciones para proteger a los ciudadanos ante eventos extremos de lluvia. Estos eventos, cada vez más frecuentes debido al cambio climático, requieren un enfoque integral para garantizar la seguridad y la protección de la población.
5 Referencias
Las capas utilizadas en este proyecto están sacadas de las siguientes páginas:
Organismo Autónomo Centro Nacional de Información Geográfica. (s/f). Mapas de peligrosidad por inundación fluvial. Centro de Descargas del CNIG (IGN). https://centrodedescargas.cnig.es/CentroDescargas
Zonas Inundables asociadas a periodos de retorno. (s/f). Ministerio para la Transición Ecológica y el Reto Demográfico. https://www.miteco.gob.es/es/cartografia-y-sig/ide/descargas/agua/zi-lamina.html
Copernicus Emergency Management Service. Flood in Spain. EMSR694 - Situational reporting. 15 September 2023.(consultado en diciembre de 2024) https://rapidmapping.emergency.copernicus.eu/EMSR694/reporting
