Evaluación de la acción climática en ciudades españolas.
| Trabajo sobre SIG | |
|---|---|
| Título | Evaluación de la acción climática en ciudades españolas. Una visión desde el empleo de herramientas SIG |
| Autores | Juan Fernández Soubrié
Jimena Escribano Prieto José Enrique Blasco |
| Asignatura | Sistemas de Información Geográfica Aplicados a la Ingeniería Civil |
| Curso | |
| Este artículo ha sido escrito por estudiantes como parte de su evaluación en la asignatura | |
Este artículo es el resultado de un trabajo de investigación como parte de la asignatura de Sistemas de Información Geográfica Aplicados a la Ingeniería Civil y en el listado de trabajos de estudiantes del curso académico 23/24.
En este trabajo, se analizan los desplazamientos de los edificios más emblebaticos del Paisaje de la luz. Para ello partimos con datos que nos ha ofrecido la empresa Detektia e infomación obtenida del portal del EGMS. Hemos destacado dos edificios con gran desplazamiento aparte de los edificos historicos. También hemos estudiado algunos puntos en los que los datos obtenidos nos han resultado curiosos. Por último, en la conclusión veremos como han sido los datos obtenidos y como se podrían realizar futuras mejoras.
1 Introducción

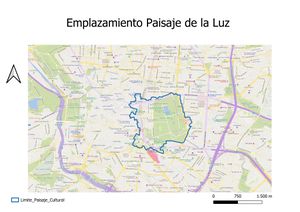

El Paisaje de la Luz es un paisaje cultural declarado Patrimonio Mundial por la UNESCO el 25 de julio de 2021. En él podemos encontrar muchos puntos de interés tanto histórico como artístico, como el Casón del Buen Retiro, la Puerta de Alcalá, el Museo del Prado o el parque del Retiro. Sin embargo, el hecho de que sean edificios históricos conlleva, evidentemente, cimentaciones antiguas, construidas cuando el conocimiento estructural era mucho más limitado. Por ello, es importante estudiar con frecuencia los posibles movimientos que se puedan estar produciendo en estos edificios.
.jpg)
2 Metodología

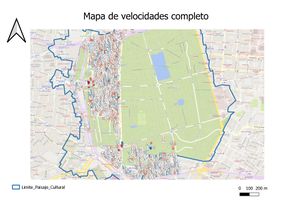

Para llevarlo a cabo hemos introducido en QGIS los puntos que la empresa Detektia nos ha proporcionado, con la serie histórica de sus velocidades, además de compararlos con los movimientos obtenidos del EGMS.
3 Resultados

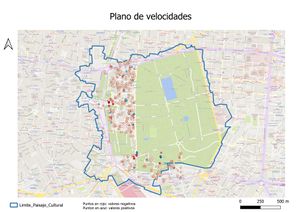

Vamos a centrarnos en los puntos problemáticos que son los puntos del Paisaje de la Luz que durante los últimos años han tenido mayores deformaciones.
Primer punto: Círculo de Bellas Artes: situado prácticamente en el límite del Paisaje de la Luz, hemos querido destacar este punto debido a la gran velocidad a la que se está alejando del ascending, 7.6mm al año. El descending también recoge un movimiento negativo, pero mucho menos significativo.
.jpeg)
Segundo punto: Hotel Ritz Madrid: tanto el ascending como el descending recogen un distanciamiento del punto, por lo que podría tratarse de un hundimiento del punto estudiado. En el caso del descending, la velocidad a la que lo está haciendo es bastante inquietante: 7mm por año.
.jpeg)
.jpeg)
Además de los puntos problemáticos vamos a estudiar algunos puntos de edificios históricos del Paisaje de la Luz.
La puerta de Felipe IV: el ascending recoge una cierta estacionalidad del movimiento, acercándose al satélite en los meses calurosos y alejándose en invierno. Sin embargo, la tendencia es de un acercamiento al mismo a razón de 2.3mm al año. En el descending vemos también la estacionalidad, aunque de forma menos clara, y en este caso, alejándose del satélite a -0.9mm al año.
Casón del Buen Retiro: vemos como el punto que hemos estudiado del edificio se está alejando del ascending y acercando al descending. Una explicación factible es un movimiento prácticamente horizontal del punto.
Palacio de Cristal: se está alejando simultáneamente de ambos satélites. Es probable que esto se explique con un hundimiento del mismo, aunque la velocidad a la que lo está haciendo no es muy alta. También destacan ciertos puntos que no tienen mucho sentido físico dentro de la serie histórica, tanto en el ascending como en el descending.
Museo del Prado: en este caso vemos dos series históricas muy diferentes entre la que recoge el ascending y la del descending. En primer lugar, el ascending recoge movimientos tanto de acercamiento al satélite como de alejamiento del mismo, que responden a una estacionalidad muy visual en la gráfica. Sin embargo, en el descending vemos una más que notable estabilidad.
Por ultimo vamos a analizar algunos puntos curiosos adicionales que destacan por su extrañeza, en los que haya irregularidades y movimientos de difícil explicación.
Círculo de Bellas Artes: Los puntos que vemos a continuación están prácticamente superpuestos y en el mismo visor (ascending) y tienen dos gráficas casi idénticamente opuestas. Entendemos que esto es altamente improbable que suceda y podría ser un error puntual.
.png)
.jpeg)
.jpeg)
Puerta de Alcalá: En el ascending de este punto la tendencia es ligeramente descendente. Lo curioso es el salto que realiza la gráfica el 07/07/2022. No conseguimos encontrarle una explicación exacta a este suceso, pero podría tener que ver con las obras que se llevaron a cabo en el monumento y que empezaron alrededor de esas fechas.
4 Conclusiones
La web del EGMS proporciona muchísima información sobre cómo se mueven las estructuras a lo largo del tiempo. Es una muy buena herramienta para detectar anomalías que a simple vista el ser humano no puede apreciar, y que pueden llegar a ser problemáticas y comprometer la estabilidad global de los edificios. Sin embargo, también hemos apreciado una serie de datos poco coherentes que probablemente se deban a problemas de fiabilidad en la detección de estos movimientos y creemos que hay margen de mejora en la precisión. La zona del Paisaje de la Luz, a pesar de la cimentación antigua, es bastante estable por lo general, salvo algunos casos puntuales como los que hemos estudiado.
5 Anejos
Fuentes de datos: https://egms.land.copernicus.eu/ y puntos de Detektia.
