1 Introducción

El circuito eléctrico mas simple esta compuesto de una resistencia,un inductor o bobina y una fuente de alimentación.

• En una resistencia R, la Ley de Ohm establece:

 [math]i(t)={V(t)\over R}[/math]

• En un inductor L la Ley de Faraday dice:

[math] V(t)=L\cdot i '(t)[/math] Donde i(t) es la intensidad de corriente, V(t) el voltaje, R la resistencia y L la inductancia o bobina. Las leyes de Kirchoff dicen:

1. Ley de corrientes: En cada nodo, la suma de corrientes que entra es igual a la que sale.
2. Ley de tensiones: En cada ciclo cerrado, la suma de diferenciales de potencias es nula.

2 Ecuacion diferencial

Un circuito RL cerrado, mediante las leyes de Kirchoff nos da la siguiente ecuacion diferencial:

[math] i '(t)+{R\over L}i(t)-{V(t)\over L}=0 [/math]

El hecho de que en t=0 el circuito esté abierto, significa que no circula corriente, es decir que [math] i_0(t)=0 [/math]. Con estas condiciones: [math] V(t)=20V, L=0.2  y  R=5Ω [/math] y la anterior nos sale como solucion de la ecuacion diferencial:

    [math] i(t)=2-2e^{-25t} [/math]

con la gráfica:

Ecuación

Observamos que la variación de la intensidad sigue una ley exponencial , que crece con el tiempo de forma muy rápida. Esto es así porque la corriente comienza a circular por la malla de forma prácticamente instantánea, una vez que conectamos el generador y cerramos el circuito. Observamos que, corroborando lo dicho, el lapso de tiempo en el que la intensidad pasa de 0 a 2 amperios es muy corto.

3 Método de Euler

t0=0;
tN=0.5;
y0=0;
N=100;
h=(tN-t0)/100;
yy=y0;
y(1)=yy;
for n=1:N;
yy=yy+h*(50-25*yy);
y(n+1)=yy;
end
x=t0:h:tN;
plot(x,y,'-g','linewidth',3);
xlabel('Tiempo');
ylabel('Intensidad');

• El paso de discretización temporal para que el método sea estable ha de ser pequeño, por estar usando un método explícito para aproximar una función exponencial de elevada pendiente.En este caso lo hemos elegido del orden de h=1/100.

Ecuación: Método Euler

4 Método del trapecio

t0=0;
tN=0.5;
y0=0;
N=50;
h=(tN-t0)/N;
yy=y0;
y(1)=yy;
for n=1:N;
yy=(yy+h*(50-12.5*yy))/(1+12.5*h);
y(n+1)=yy;
end
x=t0:h:tN;
plot(x,y,'-r','linewidth',3);
xlabel('Tiempo');
ylabel('Intensidad');

Observamos que usando el método del trapecio, podemos coger un paso mayor (del orden de 1/50 por ejemplo) y obtener igualmente una buena aproximación.Esto es asi por ser el método del trapecio un método implícito.

Ecuación: Método Trapecio

5 Euler con condiciones iniciales distintas

En el caso anterior analizábamos la variación de intensidad en la malla al conectar el circuito al generador (para el instante inicial i(0)=0). Ahora tenemos un circuito por el que circula una corriente de 2A y desconectamos el generador del circuito, entonces la intensidad disminuirá progresivamente en el tiempo siguiendo una ley exponencial.

t0=0;
tN=0.5;
y0=2;
N=500;
h=(tN-t0)/500;
yy=y0;
y(1)=yy;
for n=1:N;
yy=yy+h*(-25*yy);
y(n+1)=yy;
end
x=t0:h:tN;
plot(x,y,'-r','linewidth',3);
xlabel('Tiempo');
ylabel('Intensidad');

Ecuación: Método Euler 2

6 Sistema de ecuaciones

De acuerdo a las leyes de Kirchoff, el sistema de ecuaciones correspondiente a la figura en cuestión es el siguiente:

[math] E(t)=R_1i_1(t)+L_2i'_2(t)+R_2i_2(t)[/math]:

[math] E(t)=R_1i_1(t)+L_1i'_3(t)[/math]:

[math] i_1(t)=i_2(t)+i_3(t)[/math]

Sustituyendo la tercera ecuación en las otras dos se obtiene el sistema en términos de [math] i_2(t) [/math] e [math] i_3(t) [/math]:

[math] E(t)=R_1{i_2(t)+i_3(t)}+L_2i'_2(t)+R_2i_2(t)[/math]:

[math] E(t)=R_1{i_2(t)+i_3(t)}+L_1i'_3(t) [/math]

A partir de las condiciones iniciales [math] i_2(0)=i_3(0)=0 [/math] podemos interpretar que la corriente en el circuito es nula en el momento inicial en el que se conecta el generador.

Si añadimos un nuevo ciclo con una resistencia [math] R_3 [/math] e inductor [math] I_3 [/math] (similares a [math] R_2 [/math],[math] L_2 [/math]) el sistema de ecuaciones varía del siguiente modo:

[math] i'_3(t)={E(t)\over L_3}-{{R_1+R_2+R_3}\over L_3}i_3(t)-{{R_1+R_2}\over L_3}i_4(t)+{R_1\over L_3}i_5(t) [/math]:

[math] i'_4(t)={E(t)\over L_2}-{{R_1+R_2}\over L_2}i_3(t)-{{R_1+R_2}\over L_2}i_4(t)-{R_1\over L_2}i_5(t) [/math]:

[math] i'_5(t)={E(t)\over L_1}-{R_1\over L_1}i_3(t)-{R_1\over L_1}i_2(t)-{R_1\over L_1}i_5(t) [/math] Por último sustituimos los valores dados [math]R1=R2=6Ω, L1=0.02H, L2=0.0025H[/math] y nos sale el sistema: [math] i_2'(t)=-4800i_2(t)-2400i_3(t)+4000[/math]: [math]i_3'(t)=-300i_2(t)-300i_3(t)+500 [/math]

7 Sistema de ecuaciones: Euler

clear all
t0=0;
tN=0.3;
i0=[0 0]';
N=1000;
A=[-4800 -2400;-300 -300];
h=(tN-t0)/N;
ii=i0;
i2(1)=i0(1);
i3(1)=i0(2);
for n=1:N;
ii=ii+h*(A*ii+[4000;500]);
i2(n+1)=ii(1);
i3(n+1)=ii(2);
end
t=t0:h:tN;
figure(3)
plot(t,i2,'-g','linewidth',3);
hold on
plot(t,i3,'-r','linewidth',3);
xlabel('Tiempo');
ylabel('Intensidad');

Sistema: Método Euler

Observamos que durante los primeros instantes de tiempo, las intensidades i2 e i3 decrecen y crecen respectivamente con mucha pendiente. Poco despues se estabilizan ambas .

8 Sistema de ecuaciones: Trapecio

clear all
t0=0;
tN=0.3;
i0=[0 0]';
N=1000;
A=[-4800 -2400;-300 -300];
h=(tN-t0)/N;
ii=i0;
i2(1)=i0(1);
i3(1)=i0(2);
for n=1:N;
ii=ii+h*(A*ii+[4000;500]);
i2(n+1)=ii(1);
i3(n+1)=ii(2);
end
t=t0:h:tN;
figure(3)
plot(t,i2'-g','linewidth',3);
plot(t,i3,'-r','linewidth',3);
xlabel('Tiempo');
ylabel('Intensidad');
hold off

Sistema: Método Trapecio

9 Modificación del circuito RL

Sistema: Circuito RL

Para el circuito de la figura, el sistema obtenido aplicando las leyes de kirchhoff es el siguiente:

[math] E(t)=R_1i_1(t)+L_2i'_2(t)+R_2i_2(t)[/math] [math] E(t)=R_1i_1(t)+L_1i'_3(t)+R_3i_3(t)[/math] [math] i_1(t)=i_2(t)+i_3(t)[/math]

Vamos a resolverlo de nuevo para un valor de $R_{3}$ = 9Ω y posteriormente se comentaran los resultados comparándolos con los del circuito anterior. Sustituimos los valores $R_{1}$ = 6Ω, $R_{2}$ = 6Ω, $R_{3}$ = 9Ω, $L_{1}$ = 0,3H, $L_{2}$= 0,11H y $E(t)$ = 20V,

9.1 Sistema de ecuaciones: Euler

E1=20;
R1=6;
R2=6;
R3=9;
L1= 0.3;
L2 = 0.11;
t0=0;
tN=0.4;
N=10000;
h=(tN-t0)/N;
i0 = [0 0]';
A= [-(R1+R2)/L2 -R1/L2;-R1/L1 -(R1+R3)/L1];
B=[E1/L2 E1/L1]';
i=i0;
i3(1)=i(1);
i2(1)=i(2);
for n=1:N
    i=i+h*((A*i)+B);
    i3(n+1)=i(1);
    i2(n+1)=i(2);
end
x=t0:h:tN;
i1=i2+i3;
    subplot(2,1,1)
    plot(x,i1,'.;i1(t);r',x,i2,'.;i2(t);b')
    xlabel('Tiempo');
    ylabel('Intensidad');
    subplot(3,1,3)
    plot(x,i1,'.;i1(t);r',x,i2,'.;i2(t);b',x,i3,'.;i3(t);g')
    xlabel('Tiempo');
    ylabel('Intensidad');

Sistema: Método Euler para R₃=9Ω

9.2 Sistema de Ecuaciones. Método del trapecio

E1=20;
R1=6;
R2=6;
R3=9;
L1= 0.3;
L2 = 0.11;
t0=0;
tN=0.4;
N=10000;
h=(tN-t0)/N;
i0 = [0 0]';
A= [-(R1+R2)/L2 -R1/L2;-R1/L1 -(R1+R3)/L1];
B=[E1/L2 E1/L1]';
C=[1 0;0 1];
i=i0;
i3(1)=i(1);
i2(1)=i(2);
for n=1:N
    i=inv(C-(h*A)/2)*((C+(h*A)/2)*i+h*B);
    i3(n+1)=i(1);
    i2(n+1)=i(2);
end
x=t0:h:tN;
i1=i2+i3;
    subplot(2,1,1)
    plot(x,i1,'.;i1(t);r',x,i2,'.;i2(t);b')
    xlabel('Tiempo');
    ylabel('Intensidad');
    subplot(3,1,3)
    plot(x,i1,'.;i1(t);r',x,i2,'.;i2(t);b',x,i3,'.;i3(t);g')
    xlabel('Tiempo');
    ylabel('Intensidad')
    print('-dpng','trapecio6.png')

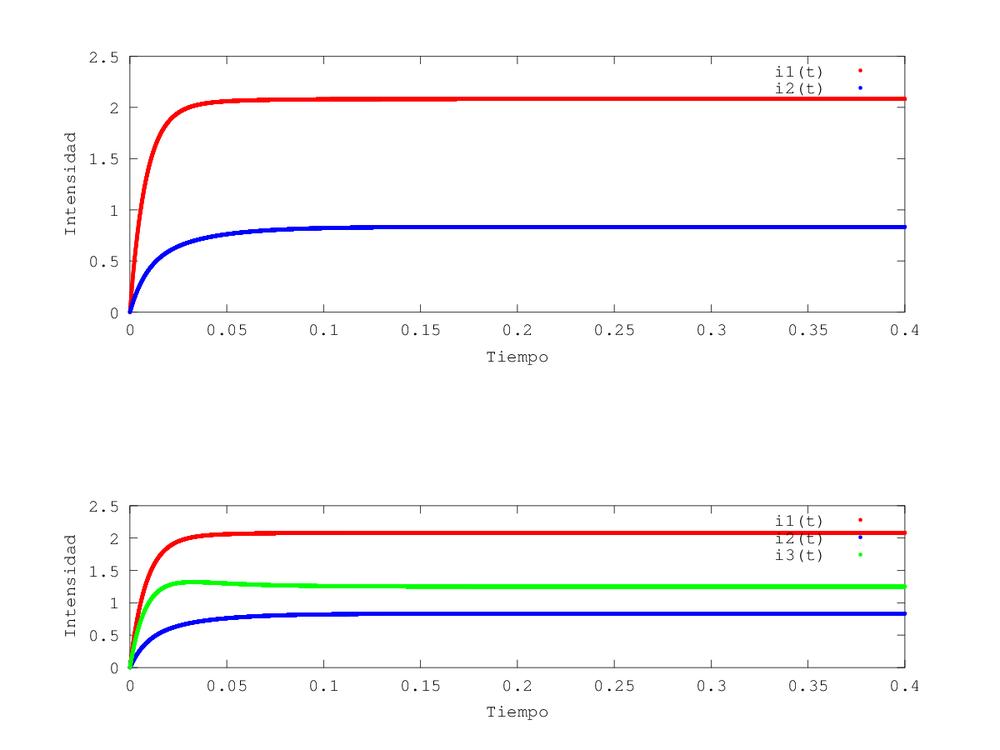

Sistema: Método del trapecio para R₃=9Ω
