| Trabajo realizado por estudiantes | |
|---|---|
| Título | Parametrización de una curva plana. La cicloide |
| Asignatura | Teoría de Campos |
| Curso | 2023-24 |
| Autores | Sara Zhao Cabezas Martín-Carrillo Nerea García Puig Ana Rua Marin Natalia Esteban Tezanos Jose Ramos Marín |
| Este artículo ha sido escrito por estudiantes como parte de su evaluación en la asignatura | |
Contenido
1 Introducción
[Intro]
1.1 Definición
Se define la clicoide como la curva plana dada por la parametrización en coordenadas cartesianas:
- [math] γ=γ(t)=(x(t),y(t))=(R.t-R.\sin(t),R-R\cos(t)),\hspace{1cm}t∈I=(a,b)[/math].
Donde
- [math]γ:t\to\mathbb{R}^2[/math]
- [math]I[/math] es el intervalo de [math]a[/math] hasta [math]b[/math]
- [math]a,b∈\mathbb{R}[/math]
1.2 Interpretación
La cicloide representa la trayectoria que describe un punto de una circunferencia, cuando esta rueda sin deslizar sobre una recta.

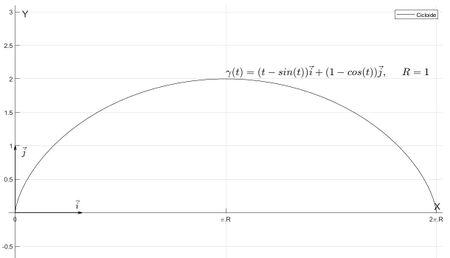

2 Representación de la curva
Para representar la curva según la parametrización dada se consideran los valores: [math]R=1, a=0, b=2\pi[/math]. Por tanto, la curva se expresa según:
- [math] γ(t)=(x(t),y(t))=(t-\sin(t),1-\cos(t)))=(t-\sin(t))\vec{i}+(1-\cos(t))\vec{j},\hspace{1cm}t∈(0,2\pi)[/math]
2.1 Código
%Trayectoria
a=0;b=2*pi();
h=0.1;
t=a:h:b;
R=1;
%Curva
x=R*(t-sin(t));y=R*(1-cos(t));
plot(x,y,"Color","k");
%Etiquetas
xticks([0 pi()*R 2*pi()*R]);
xticklabels({'0' '\pi.R' '2\pi.R'})
%Función
text(pi()*R,2.1*R,['$ \gamma (t) = (t-sin(t))\vec{i}+(1-cos(t))\vec{j},\hspace{0.5cm}R=1 $'],'interpreter','latex',"FontSize",17);
%Vectores base
hold on
quiver(0,0,1,0,1,"Color","k","LineWidth",1)
quiver(0,0,0,1,1,"Color","k","LineWidth",1)
text(0.9,0.1,['$ \vec{i} $'],'interpreter','latex',"FontSize",15);
text(0.1,0.9,['$ \vec{j} $'],'interpreter','latex',"FontSize",15);
%leyenda
legend("Cicloide");
%Ejes
axis("equal")
xlim([-0.1 2*pi()+0.1])
ylim([-1.1*R 3.1*R]);
xlabel("X","FontSize",15,"VerticalAlignment","middle");ylabel("Y","FontSize",15);
ax = gca;
ax.XAxisLocation = 'origin';
ax.YAxisLocation = 'origin';
box off
grid on
3 Vectores Velocidad y Aceleración
Para cada punto de la trayectoria el vector Velocidad se obtiene como la derivada de la función [math]γ(t)[/math], según la expresión:
- [math] γ'(t)=(x'(t),y'(t))=(1-\cos(t),\sin(t))=(1-\cos(t)).\vec i+\sin(t).\vec j,\hspace{1cm}t∈(0,2\pi)[/math]
Y su módulo según
- [math] |γ'(t)|=\sqrt{(1-\cos(t))^2+\sin(t)^2}=\sqrt{2-2\cos(t)}=\sqrt{2}.\sqrt{1-\cos(t)}\hspace{1cm}t∈(0,2\pi)[/math]
El vector Aceleración viene representado por la derivada segunda:
- [math] γ''(t)=(x''(t),y''(t))=(\sin(t),\cos(t))=\sin(t).\vec i+\cos(t).\vec j\hspace{1cm}t∈(0,2\pi)[/math]
Y su módulo vale
- [math] |γ''(t)|=\sqrt{\sin(t)^2+\cos(t)^2}=1[/math]
Por tanto, para cada punto la aceleración mantiene un valor constante aunque cambie de dirección y la velocidad varía su módulo de forma que se anula cuando [math]t=0,2\pi,...[/math]
3.1 Código
%velocidad y aceleracion (derivadas de la parametrización)
t=0:0.3:2*pi;
x=t-sin(t);
y=1-cos(t);
%primera derivada
V1 = 1-cos(t);
V2 = sin(t);
%segunda derivada
A1 = sin(t);
A2 = cos(t);
figure
hold on
plot (x ,y ,'r') ; %curva
quiver (x , y , V1 , V2 , 'b') ; %velocidad
quiver (x , y , A1 , A2 , 'g') ; %aceleracion
axis equal
hold off;
legend("Curva","Velocidad","Aceleración");
Como se puede observar en la Figura 3, cuando el punto P está en el punto más bajo, es decir, [math]t=0,2\pi,...[/math], la aceleración es vertical y la velocidad tiene valor nulo
- [math] γ''(0)=(0,1)=\vec j,\hspace{1cm}γ'(0)=(0,0)=\vec 0[/math]
Cuando P está en el punto más alto,[math]t=\pi[/math], la aceleración también es vertical pero con sentido contrario y la velocidad es horizontal, alcanzando un valor máximo.
- [math] γ''(\pi)=(0,-1)=-\vec j,\hspace{1cm}γ'(\pi)=(2,0)=2\vec i[/math]
4 Longitud de la curva
El módulo del vector velocidad que se ha hallado antes para cada punto de la trayectoria, representa la longitud del sector infinitesimal de curva en ese punto. Si se calcula la integral a lo largo del intervalo, el resultado es el valor de la longitud de toda la curva. Este valor se puede calcular como la integral sobre la curva de un campo escalar constante y unitario, dada por la definición:
- [math] \int_γf \; dS =\int_a^bf(γ(t)).|γ'(t)| \; dt [/math]
Si [math]f(γ(t))=1, \;[/math] entonces
- [math]Long.(γ)=\int_a^b|γ'(t)| \; dt[/math]
Sustituyendo se tiene que
- [math]Long.(γ)=\int_0^{2\pi}\sqrt{2}.\sqrt{1-\cos(t)} \; dt =\sqrt{2}.\int_0^{2\pi}\sqrt{1-\cos(t)} \; dt [/math]
4.1 Aproximación de la integral
Para aproximar el valor de la integral mediante cálculo numérico se utiliza el Método del Trapecio[1].
4.1.1 Código
%Aproximación de la integral por el Método del Trapecio
%Longitud de la curva
N=200; %Número de puntos
a=0; b=2*pi(); %Extremos del intervalo
h=(b-a)/N; %Paso
t=a:h:b; %Vector con valores del intervalo
f=sqrt(2)*sqrt(1-cos(t))'; %Función
w=ones(N+1,1); %Vector
w(1)=1/2; w(N+1)=1/2;
result=h*w'*f %Resultado
result=round(result,3,"decimals")
area(t,f,"FaceColor","r") %Representación
text((b-a)/2-1,max(f)/2,"A = Long.(\gamma) = "+result,"FontSize",15)
hold on
x=t-sin(t);
y=1-cos(t);
plot(x,y,"k")
axis("equal")
xlabel("X")
ylabel("Y","Rotation",2)
legend("Área\equivA","Trayectoria")
ax = gca;
ax.XAxisLocation = 'origin';
ax.YAxisLocation = 'origin';
box off
grid on
5 Vectores Tangente y Normal
[Cálculo]
5.1 Código
6 Bibliografía
Método del Trapecio para el cálculo aproximado de integrales
6.1 Referencias
- ↑ Se trata de un método de integración numérica para aproximar el valor de una integral definida
