1 INTRODUCCÓN

Expresado de un modo matemático, las clotoides son curvas tangentes en el origen al eje de abscisas con un radio de curvatura que disminuye de manera inversamente proporcional a la distancia recorrida sobre ella.

2 DIBUJO DE LA CURVA

Dada una función

[math] \gamma (t)=(x(t),y(t))=\left ( \int_{0}^{t}cos(\frac{s^2}{2})ds, \int_{0}^{t}sin(\frac{s^2}{2})ds \right ), t\in (0,4) [/math] <center/>
La representación gráfica de la curva se obtiene mediante el siguiente código:

Clotoide

% Definición parámetros
N=200;
h=(4-0)/N;
t=linspace(0,4,N);
% Almacenamiento resultados
x=zeros(1,length(t));
y=zeros(1,length(t));
% Funciones
fx=inline('cos(s.^2/2)');
fy=inline('sin(s.^2/2)');
% Integración método trapecio
for N=1:length(x)
  s=t(1:N);
  x(N)=trapz(s,fx(s));
  y(N)=trapz(s,fy(s));
end
% Gráfica
figure;
plot(x,y);
axis equal
xlabel('eje x');
ylabel('eje y');
title('Dibujo clotoide');
shg

3 VELOCIDAD Y ACELERACIÓN

Para los cálculos, hacemos uso de las definiciones de velocidad [math] \dot{\gamma } [/math] y aceleración [math] \ddot{\gamma } [/math] <center> [math] \vec{{\gamma }'}= cos(\frac{t^2}{2}) \vec{i} +sin(\frac{t^2}{2})\vec{j} [/math]
[math] \vec{{\gamma }''}= -t\cdot sin(\frac{t^2}{2}) \vec{i} +t\cdot cos(\frac{t^2}{2})\vec{j} [/math]

A la hora de la representación, partimos del código y gráfica del primer apartado, añadiendo el siguiente código y obteniendo:

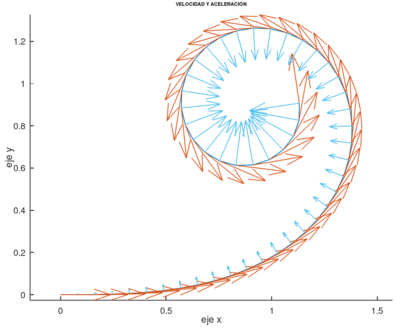

Vectores velocidad y aceleración junto a la clotoide

% Vectores velocidad y aceleración
Vx = cos(t.^2/2);
Vy = sin(t.^2/2);
Ax = -t.*sin(t.^2/2);
Ay = t.*cos(t.^2/2);
% Gráfica
figure
hold on
plot(x,y)
quiver(x,y,Vx,Vy);
quiver(x,y,Ax,Ay);
xlabel('eje x');
ylabel('eje y');
title('VELOCIDAD Y ACELERACIÓN');
axis equal;
hold off
shg

4 LONGITUD

5 VECTORES TANGENTE Y NORMAL

6 CURVATURA

7 CIRCUNFERENCIA OSCULATRIZ

8 APARTADO 7

9 APARTADO 8

10 SUPERFICIE REGLADA

Consideramos la hélice en [math]R^3[/math], que se puede parametrizar en coordenadas cartesianas como
[math] γ(t)=(x_{1}(t),x_{2}(t),x_{3}(t))=(cost,sint,t),t∈(0,4π) [/math]

10.1 Representación

Se pide dibujar la superficie reglada asociada a dicha curva mediante segmentos ortogonales de longitud [math] 1[/math] y vector director [math]\vec{e_{\rho}} [/math]. Parametrizando la curva según [math]v[/math], queda la siguiente función
[math] γ(v)=(x_{1}(v),x_{2}(v),x_{3}(v))=(cosv,senv,v),v∈(0,4π) [/math]
A partir de la cual se conoce el vector posición [math]\vec{r}(v)=cosv\vec{i} senv,v,v∈(0,4π)[/math]

10.2 Aplicaciones en la Ingeniería civil

11 MASA DE LA SUPERFICIE REGLADA
