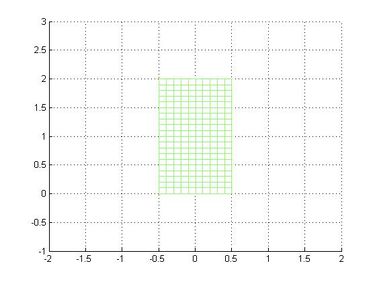

| + | [[Archivo:Figura1.jpg|377px|miniaturadeimagen|derecha|'''CURVA DE BÉZIER CÚBICA''']] | ||
| + | {{matlab|codigo= | ||
| + | % Selección de puntos de control coplanarios | ||
| + | P0 = [0, 0]; | ||
| + | P1 = [4, 2]; | ||
| + | P2 = [0, 2]; | ||
| + | P3 = [4, 4]; | ||
| + | n = 3; % Orden de la curva de Bézier | ||
| + | |||
| + | % Vector de puntos de control | ||
| + | P = [P0; P1; P2; P3]; | ||
| + | |||
| + | % Puntos para la curva de Bézier | ||
| + | numPuntos = 100; | ||
| + | t = linspace(0, 1, numPuntos); % Valores de t entre 0 y 1 | ||
| + | B = zeros(numPuntos, 2); % Inicializar B con la matriz nula | ||
| + | |||
| + | % Cálculo de la curva usando la fórmula | ||
| + | for i = 0:n | ||
| + | % Coeficiente binomial | ||
| + | coefBin = nchoosek(n, i); | ||
| + | % Polinomio de Bernstein | ||
| + | Bernstein = coefBin * (t.^i) .* ((1-t).^(n-i)); | ||
| + | % Curva de Bézier | ||
| + | B = B + Bernstein' * P(i+1, :); | ||
| + | end | ||
| + | |||
| + | % Graficar la curva y la poligonal de control | ||
| + | figure; | ||
| + | hold on; | ||
| + | plot(P(:, 1), P(:, 2), 'bo--', 'LineWidth', 1.5); % Poligonal de control | ||
| + | plot(B(:, 1), B(:, 2), 'r-', 'LineWidth', 2.5); % Curva Bézier | ||
| + | % Se pone título a la gráfica | ||
| + | title('Curva de Bézier cúbica'); | ||
| + | % Se pone nombre a los ejes | ||
| + | xlabel('Eje x'); | ||
| + | ylabel('Eje y'); | ||
| + | legend('Poligonal de control', 'Curva Bézier'); | ||
| + | grid on; | ||
| + | hold off; | ||
| + | }} | ||
==Representación del campo tangente <math>T(t)</math> y del campo normal <math>N(t)</math> en varios puntos de la curva.== | ==Representación del campo tangente <math>T(t)</math> y del campo normal <math>N(t)</math> en varios puntos de la curva.== | ||
Revisión del 19:04 2 dic 2024
| Trabajo realizado por estudiantes | |
|---|---|
| Título | Curvas de Bézier (Grupo 2) |
| Asignatura | Teoría de Campos |
| Curso | 2024-25 |
| Autores | Marta Escaso Camacho Maximiliano Rodríguez Ruiz Beatrice Laval González Alejandro Villaverde Carrascosa Daniel Pérez Cámara |
| Este artículo ha sido escrito por estudiantes como parte de su evaluación en la asignatura | |
Las curvas de Bézier son un sistema que se desarrolló sobre 1960 para el diseño aeronáutico, el trazado de dibujos técnicos y el diseño de automóviles. Fueron ideadas por el ingeniero francés Pierre Bézier y posteriormente desarrolladas por Paul de Casteljau. Hoy en día, estas curvas se han convertido en un estándar en la industria de la gráfica por computadora, el diseño industrial y la ingeniería, permitiendo crear formas fluidas y precisas. Las curvas de Bézier de orden [math]n[/math] están definidas por los puntos de control [math]P_0,P_1,...,P_n[/math] y se pueden expresar mediante la siguiente fórmula:
donde \(B_{i,n}(t)\) son los polinomios de Bernstein, dados por:
para \(t \in [0, 1]\), y donde \(\binom{n}{i}\) es el coeficiente binomial.
Contenido
- 1 Representación de la curva de Bézier cúbica para [math]n=3[/math], junto con la curva poligonal que conecta cuatro puntos de control coplanarios.
- 2 Representación del campo tangente [math]T(t)[/math] y del campo normal [math]N(t)[/math] en varios puntos de la curva.
- 3 Representación de la curvatura de la curva en función del parámetro [math]t[/math].
- 4 Animación del vector tangente, el vector normal y la circunferencia osculatriz asociados a cada punto de la curva de Bézier.
- 5 Representación de la curva de Bézier tridimensional, junto con la curva poligonal que conecta los cuatro puntos que están en el espacio tridimensional y no pertenecen al mismo plano.
- 6 Representación de los gráficos de la curvatura y de la torsión como funciones del parámetro [math]t[/math].
- 7 Animación que representa el triedro de Frenet que se mueve a lo largo de la curva.
- 8 Aplicación de una curva de Bézier al tramo de un circuito de [math]F_1[/math].
- 9 Aplicaciones de las curvas de Bézier en la ingeniería.
1 Representación de la curva de Bézier cúbica para [math]n=3[/math], junto con la curva poligonal que conecta cuatro puntos de control coplanarios.
En primer lugar
% Selección de puntos de control coplanarios
P0 = [0, 0];
P1 = [4, 2];
P2 = [0, 2];
P3 = [4, 4];
n = 3; % Orden de la curva de Bézier
% Vector de puntos de control
P = [P0; P1; P2; P3];
% Puntos para la curva de Bézier
numPuntos = 100;
t = linspace(0, 1, numPuntos); % Valores de t entre 0 y 1
B = zeros(numPuntos, 2); % Inicializar B con la matriz nula
% Cálculo de la curva usando la fórmula
for i = 0:n
% Coeficiente binomial
coefBin = nchoosek(n, i);
% Polinomio de Bernstein
Bernstein = coefBin * (t.^i) .* ((1-t).^(n-i));
% Curva de Bézier
B = B + Bernstein' * P(i+1, :);
end
% Graficar la curva y la poligonal de control
figure;
hold on;
plot(P(:, 1), P(:, 2), 'bo--', 'LineWidth', 1.5); % Poligonal de control
plot(B(:, 1), B(:, 2), 'r-', 'LineWidth', 2.5); % Curva Bézier
% Se pone título a la gráfica
title('Curva de Bézier cúbica');
% Se pone nombre a los ejes
xlabel('Eje x');
ylabel('Eje y');
legend('Poligonal de control', 'Curva Bézier');
grid on;
hold off;
