1 Introducción

El circuito eléctrico RL más simple se compone de de una resistencia [math]R[/math], un inductor o bobina [math]L[/math] y una fuente de alimentación.

• En una resistencia [math]R[/math], la Ley de Ohm establece que:

[math]i(t)={v(t)\over R}[/math] siendo [math]i(t)[/math] la intensidad de corriente en amperios ([math]A[/math]), [math]v(t)[/math] el voltaje en voltios ([math]V[/math]) y [math]R[/math] el coeficiente de resistencia en ohmios ([math]Ω[/math]).

• En un inductor [math]L[/math], la Ley de Faraday indica que:

[math]v(t)=L {d\over dt} i(t)[/math] donde [math]L[/math] es el coeficiente de autoinducción en henrios ([math]H[/math]).

Por otro lado, las leyes de Kirchoff establecen el comportamiento de los circuitos:

1. Ley de corrientes: En cada nodo, la suma de corrientes que entra es igual a la que sale.
2. Ley de tensiones: En cada ciclo cerrado o malla, la suma de diferencias de potencial es nula.

2 Ley de Kirchoff de voltaje o tensiones

Circuito R-L elemental

En el momento en el que tenemos un circuito resistencia-inductancia (R-L) cerrado (como se indica en la figura de la derecha), la ecuación diferencial, obtenida mediante la ley de Kirchoff de voltaje o tensiones, es la que sigue: [math]{d\over dt}i(t)+{R\over L}i(t)-{E(t)\over L}=0[/math]

2.1 Cálculo analítico y representación

Suponiendo la condición inicial de que en [math]t=0[/math] el circuito pasa de estar abierto a cerrado (lo cual significa que pasa de estar inactivo a tener una corriente circulante) o, lo que es lo mismo, que [math]i(0)=0[/math]; junto con las condiciones de voltaje [math]E(t)=20V[/math], inductancia [math]L=0.2H[/math] y resistencia [math]R=5Ω[/math], el cálculo analítico de la intensidad para [math]t\gt0[/math] quedará resuelto de la siguiente manera, mediante un Problema de Valor Inicial (P.V.I.) o de Cauchy: [math]\left\{\begin{matrix}{d\over dt}i(t)+{25}i(t)-{100}=0\\\ltbr /\gt\\i(0)=0\end{matrix}\right.[/math]

La primera expresión que obtenemos de la resolución de la ecuación corresponde a:: [math]i \cdot e^{\int{\frac{R}{L}dt}} = \int{e^{\frac{R \cdot t}{L}}dt}[/math] que, tras la integreción, queda de la siguiente forma:: [math]i \cdot e^{\frac{R \cdot t}{L}} = \frac{E}{R}e^{\frac{R \cdot t}{L}}+cte[/math] Finalmente, introducimos los datos iniciales del problema resultando la expresión:: [math]i(t)=4+cte·e^{-25t}[/math] para, después hacer uso del valor inicial \(i(0)=0\), de lo cual se obtiene como resultado final:: [math]i(t)=4-4e^{-25t}[/math] a partir del valor hallado de la constante:: [math]cte=-{E\over R}=-{20\over 5}=-4[/math]

La representación del cálculo analítico de la función intensidad a lo largo del tiempo, arroja información tal como que la intensidad, desde el instante inicial \(t=0\) en adelante, experimenta un acusado crecimiento en los primeros instantes \(t>0\) hasta que se estabiliza en \(i(t)=4 A\), en un periodo de tiempo muy ajustado.

Variación de la intensidad en un circuito R-L simple

t=[0:0.0000001:1];
i=4-4*exp(-25*t);
x=linspace(0,1,10);
y=linspace(0,5,10);
figure(1)
hold on
plot(t,i,'-r','LineWidth',3)
plot(x,y,':w')
hold off
title('Cálculo analítico')
xlabel('Tiempo (s)');
ylabel('Intensidad (A)');

2.2 Método de Euler

El método de Euler es el procedimiento de integración numérica más simple para resolver ecuaciones diferenciales ordinarias a partir de un valor inicial dado. El método se basa en la aproximación del valor de la función a la recta tangente en cada punto.

E=20;
R=5;
L=0.2;
t0=0;
tN=1;
h=0.01;
N=(tN-t0)/h;
t=t0:h:tN;
i0=0;
it=i0;
i(1)=it;
for n=1:N
     it=it+h*[E/L+(-R/L)*it];
     i(n+1)=it;
end
     figure(1)
     plot(t,i,'-r','linewidth',5)
     title('Método de Euler')
     xlabel('Tiempo (s)');
     ylabel('Intensidad (A)');

La estabilidad del método de Euler dependerá del comportamiento de la solución numérica del mismo cuando se perturba el valor de la condición inicial. Al tratarse de un método explícito de aproximación, y estar trabajando con una función exponencial con una elevada pendiente, el paso de discretización temporal \(h\) tiene que ser muy reducido para garantizar la estabilidad del método. Al estar los puntos muy próximos entre sí, mayor será la aproximación al resultado real y menor será el error total, o lo que es lo mismo, la aproximación será más exacta.

2.3 Método del trapecio

t0=0;
tN=0.5;
y0=0;
N=50;
h=(tN-t0)/N;
yy=y0;
y(1)=yy;
for n=1:N;
yy=(yy+h*(50-12.5*yy))/(1+12.5*h);
y(n+1)=yy;
end
x=t0:h:tN;
plot(x,y,'-r','linewidth',3);
xlabel('Tiempo');
ylabel('Intensidad');

Observamos que usando el método del trapecio, podemos coger un paso mayor (del orden de 1/50 por ejemplo) y obtener igualmente una buena aproximación.Esto es asi por ser el método del trapecio un método implícito.

Ecuación: Método Trapecio

3 Interpretación en términos de las leyes de Kirchoff

Circuito RL complejo

Éste es el sistema de ecuaciones diferenciales corresponde al circuito de la figura: [math]\left\{\begin{matrix}E(t)=R_1i_1(t)+L_2\frac{d}{dt}i_2(t)+R_2i_2(t)\\E(t)=R_1i_1(t)+L_1\frac{d}{dt}i_3(t)+R_3i_3(t)\\i_1(t)=i_2(t)+i_3(t)\end{matrix}\right.[/math]

Como vemos se cumplen las leyes de Kirchoff que dicen:

• En cada malla, la suma de las tensiones es igual a la tensión total que se suministra al circuito.

• La intensidad que entra en un nodo es igual a la suma de las intensidades que salen de él.

Vemos que en la primera ecuación, la tensión total esta igualada a la tensión de la malla grande, formada por \(R1, L2\) y \(R2\). A su vez la tensión total también está igualada a la malla pequeña formada por \(R1, L1\) y \(R3\). La tercera ecuación se refiere a la segunda ley de Kirchoff que dice que la intensidad que entra en un nodo es igual a la suma de las intensidades que salen de él.

Escribiendo el sistema anterior en términos de \(i_2 (t)\) y de \(i_3 (t)\) el sistema nos queda de la forma: [math]\left\{\begin{matrix}E(t)=R_1i_2(t)+R_1i_3 (t)+L_2\frac{d}{dt}i_2(t)+R_2i_2(t)\\E(t)=R_1i_2(t)+R_1i_3(t)+L_1\frac{d}{dt}i_3(t)+R_3i_3(t)\end{matrix}\right.[/math]

Para unas condiciones iniciales de \(i_2(0)=i_3(0)=0\), las intensidades que salen del nodo son iguales a cero, con lo cual la intensidad que entra en dicho nodo, que será la intensidad total en el circuito, dará cero también. Esto significa que no entra corriente en el circuito, lo que afecta a las tensiones. Dado que las tensiones son igual a \(0\), la tensión total es igual a \(0\).

4 Resolución del sistema con datos

Resolvemos el sistema de ecuaciones anterior con los datos \(R_1 = R_2 = 6, R_3 = 3, L_1 = 0.3H, L_2 = 0.11H\) y la fuente de alimentación \(E(t) = 20V\).

Vamos a resolverlo utilizando el método de Euler explícito y el método implícito del trapecio. El intervalo de tiempo considerado paqra el estuido es de [0, 0.4].

4.1 Método de Euler

%Introducimos los datos del sistema de ecuaciones diferenciales
E=20;
R1=6;
R2=6;
R3=3;
L1=0.3;
L2=0.11;
%Introducimos el intervalo de tiempo en el que vamos a evaluar nuestra ecuación
t0=0; tN=0.4;
%Creamos un vector columna que tendrá como datos la intensidad en el instante inicial
i0=[0 0]';
%Dividimos nuestro intervalo de tiempo en N subintervalos separados un paso h
N=10000; h=(tN-t0)/N;
%Reescribimos el sistema en forma matricial
X=[-(R1+R2)/L2 -R1/L2;-R1/L1 -(R1+R3)/L1];
Y=[20/L2 20/L1]';
i=i0;
i2(1)=i(1);
i3(1)=i(2);
%creamos un bucle para el calculo de las intensidades a lo largo del tiempo
%definido
for n=1:N
    i=i+h*((X*i)+Y);
    i2(n+1)=i(1);
    i3(n+1)=i(2);
end
%creamos el vector de abcisas
x=t0:h:tN;
i1=i2+i3;
subplot(3,1,1)
plot(x,i2,'b')
subplot(3,1,2)
plot(x,i3,'g')
subplot(3,1,3)
hold on
plot(x,i2,'b')
plot(x,i3,'g')
plot(x,i1,'r')
hold off
legend('i2', 'i3', 'i1');

Euler

Podemos observar que a partir de \(t=0.15\) tienden a estabilizarse.

4.2 Método del trapecio

E=20;
R1=6;
R2=6;
R3=3;
L1=0.3;
L2=0.11;
t0=0; tN=0.4;
i0=[0 0]';
N=10000; h=(tN-t0)/N;
X=[-(R1+R2)/L2 -R1/L2;-R1/L1 -(R1+R3)/L1];
Y=[20/L2 20/L1]';
i=i0;
i2(1)=i(1);
i3(1)=i(2);
for n=1:N
    i=inv(eye(2)-(h/2)*X)*((eye(2)+(h/2)*A)*i+h*Y);
    i2(n+1)=i(1);
    i3(n+1)=i(2);
end
x=t0:h:tN;
i1=i2+i3;
subplot(3,1,1)
plot(x,i2,'b')
subplot(3,1,2)
plot(x,i3,'g')
subplot(3,1,3)
hold on
plot(x,i2,'b')
plot(x,i3,'g')
plot(x,i1,'r')
hold off
legend('i2', 'i3', 'i1');

Trapecio

5 Modificación del circuito R-L

Circuito RL complejo

Para el circuito de la figura, el sistema obtenido aplicando las leyes de Kirchoff es el siguiente:

[math]\left\{\begin{matrix}E(t)=R_1i_1(t)+L_2{d\over dt}i_2(t)+R_2i_2(t)\\E(t)=R_1i_1(t)+L_1{d\over dt}i_3(t)+R_3i_3(t)\\i_1(t)=i_2(t)+i_3(t)\end{matrix}\right.[/math]

Vamos a resolverlo de nuevo para un valor de \(R_3 = 9Ω\) y, posteriormente, se comentarán los resultados, comparándolos con los del circuito anterior. Sustituimos los valores \(R_1 = 6Ω, R_2 = 6Ω, R_3 = 9Ω, L_1 = 0.3H, L_2= 0.11H\) y \(E(t) = 20V\).

5.1 Sistema de ecuaciones mediante Euler

E1=20;
R1=6;
R2=6;
R3=9;
L1=0.3;
L2=0.11;
t0=0;
tN=0.4;
N=10000;
h=(tN-t0)/N;
i0=[0 0]';
A=[-(R1+R2)/L2 -R1/L2;-R1/L1 -(R1+R3)/L1];
B=[E1/L2 E1/L1]';
i=i0;
i2(1)=i(1);
i3(1)=i(2);
for n=1:N
    i=i+h*((A*i)+B);
    i2(n+1)=i(1);
    i3(n+1)=i(2);
end
x=t0:h:tN;
i1=i2+i3;
    subplot(2,1,1)
    plot(x,i1,'.;i1(t);r',x,i2,'.;i2(t);b')
    xlabel('Tiempo');
    ylabel('Intensidad');
    subplot(2,1,2)
    plot(x,i1,'.;i1(t);r',x,i2,'.;i2(t);b',x,i3,'.;i3(t);g')
    xlabel('Tiempo');
    ylabel('Intensidad');

Método Euler para \(R_3=9Ω\)

5.2 Sistema de Ecuaciones mediante el método del trapecio

E1=20;
R1=6;
R2=6;
R3=9;
L1=0.3;
L2=0.11;
t0=0;
tN=0.4;
N=10000;
h=(tN-t0)/N;
i0=[0 0]';
A=[-(R1+R2)/L2 -R1/L2;-R1/L1 -(R1+R3)/L1];
B=[E1/L2 E1/L1]';
C=[1 0;0 1];
i=i0;
i2(1)=i(1);
i3(1)=i(2);
for n=1:N
    i=inv(C-(h*A)/2)*((C+(h*A)/2)*i+h*B);
    i2(n+1)=i(1);
    i3(n+1)=i(2);
end
x=t0:h:tN;
i1=i2+i3;
    subplot(2,1,1)
    plot(x,i1,'.;i1(t);r',x,i2,'.;i2(t);b')
    xlabel('Tiempo');
    ylabel('Intensidad');
    subplot(2,1,2)
    plot(x,i1,'.;i1(t);r',x,i2,'.;i2(t);b',x,i3,'.;i3(t);g')
    xlabel('Tiempo');
    ylabel('Intensidad')
    print('-dpng','trapecio6.png')

Método del trapecio para \(R_3=9Ω\)

5.3 Conclusiones sobre las modificaciones del circuito

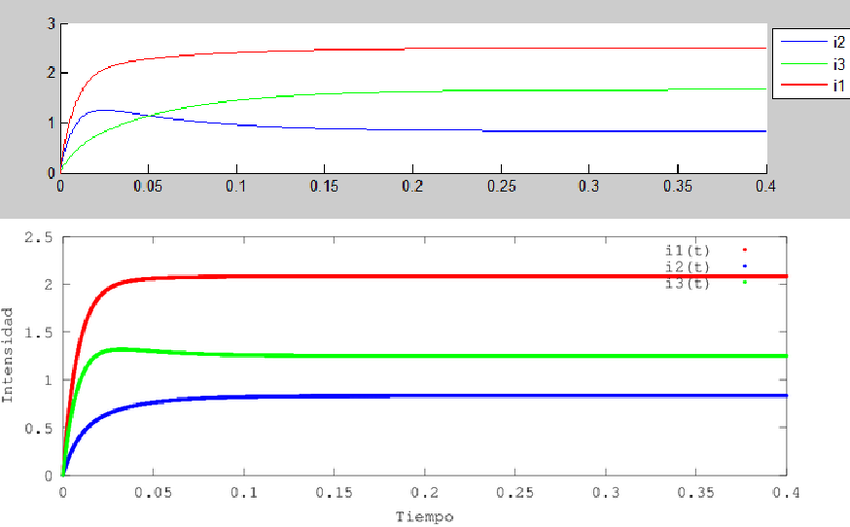

Comparacion de los valores de las intensidades del circuito para diferentes valores de \(R_3\)

Si comparamos la gráficas para diferentes valores de la resistencia \(R_3\) podemos observar:

1. La intensidad \(i_1\) que recorre el circuito disminuye según la ley proporcional de Ohm.
2. El valor de \(i_3\) crece mas rápidamente aumentando \(R_3\) estabilizándose rápidamente.
3. La intensidad \(i_2\) aumenta mas despacio.

6 Valores iniciales de las intensidades

E1=20;
R1=6;
R2=6;
R3=9;
L1=0.3;
L2=0.11;
t0=0;
tN=-0.02;
%Se considera tN negativo como artificio de cálculo
N=10000;
h=(tN-t0)/N;
i0=[0 0]';
A=[-(R1+R2)/L2 -R1/L2;-R1/L1 -(R1+R3)/L1];
B=[E1/L2 E1/L1]';
i=i0;
i2(1)=i(1);
i3(1)=i(2);
for n=1:N
    i=i+h*((A*i)+B);
    i2(n+1)=i(1);
    i3(n+1)=i(2);
end
x=t0:h:tN;
i1=i2+i3;
i33=1-i3;
i22=1-i2;
i11=i22+i33;
    plot(x,i11,'.;i1(t);r',x,i22,'.;i2(t);b',x,i33,'.;i3(t);g')
    xlabel('Tiempo');
    ylabel('Intensidad');
    print('-dpng','trapecio6.png')

Observando la evolución de las intensidades en un tiempo tan pequeño, comprobamos la gran variación inicial que éstas sufren. Esto es debido al carácter exponencial de la función intensidad \(i(t)\).
